con espacio para 2 palets
Potencia de husillo de 10 kW la punta
El sistema de filtración, con su depósito de 200 litros, posibilita la filtración de aceite y emulsión con un grado de finura de 0.005 mm. La filtración se lleva a cabo en un cilindro con dos cartuchos del filtro.

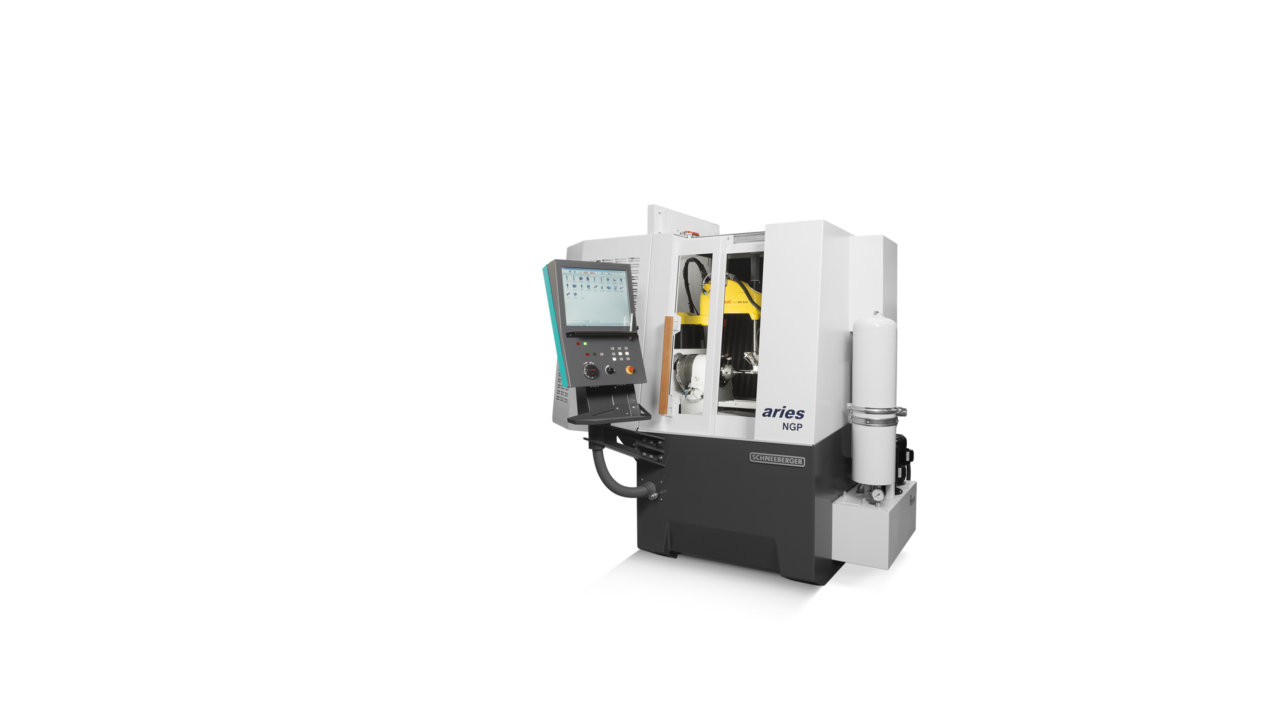

aries NGP Production Scara
la máquina CNC más pequeña de 5 ejes para la producción en serie de herramientas de corte.
Afiladora de herramientas CNC para la máxima flexibilidad gracias al innovador concepto de 5 ejes. Resulta ideal para el reafilado de herramientas de corte universales, así como para la producción de series pequeñas.
Cabe en la sala de herramientas: ¡Área de trabajo generosa, perfecta calidad de máquina SCHNEEBERGER y gran estabilidad, en una superficie de apoyo de un armario de herramientas! Diseño ultracompacto, 99m de ancho en un área de trabajo que posibilita el mecanizado completo a 5 ejes de diámetros grandes y herramientas largas.
Accesorios para la ampliación individual de la gama de aplicación y para el aumento de la productividad:
- Cargador de piezas Scara para 2 palets
- Sistemas de medición en todos los ejes
- contrapunto manual
- luneta manual
- pinzas de sujeción, ejes de sujeción y soporte de insertos
- sistema de filtro de refrigerante
- filtro de purga de aire
- sistema de extinción de CO2
Burr production with the Aries NGP Production
Qg1 Profile Milling Cutter programming on Schneeberger CNC tool grinder
End Mill Production with Qg1 (Quinto g1) on Schneeberger CNC tool grinder
aries NGP Production Scara Schneeberger CNC tool grinder
Datos técnicos
Ejes:
X: 420 mm, eje longitudinal, guía de rodillos, husillo de bolas, resolución 50 nm
Y: 360 mm, carro transversal, guía de rodillos, husillo de bolas, resolución 50 nm
Z: 260 mm, eje vertical, guía de rodillos, husillo de bolas, resolución 50 nm
A: HSK 80 portaherramientas, resolución 0.0001°
C: 320°, giro del cabezal porta muelas, resolución 0.0001°
Control:
FANUC 0iF Series, 5 ejes controlados
monitor TFT en color de 19”, pantalla táctil, USB 3.0
Cargador:
Cargador de herramientas integrado, palé porta herramientas 200 x 200 mm
Cabezal de afilado:
Electrohusillos de afilado para doble portamuela, accionamiento directo,
HSK 50, 5 kW (100 %), 7 kW (60 %), refrigerado por líquido
Peso:
1’900 kg
