Qg1, le logiciel de rectification CAO/FAO

Développé par SCHNEEBERGER avec des outils de programmation ultra-modernes dans la norme 64 bits, apprécié par les utilisateurs du monde entier comme logiciel de rectification innovant.

Qg1 offre un grand nombre d’applications, flexibilité, ouverture et précision. Qg1 se caractérise par un graphique 3D attrayant et une commande simple. Parfaitement adapté pour le développement d’outils coupants et pour l’affûtage rationnelle.

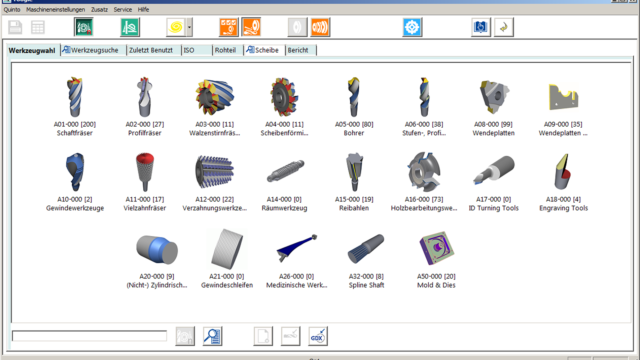

TOOGLE

Toogle est le point de départ - le moteur de recherche et la base de données sont un élément central du logiciel Qg1.

Toogle offre des exemples d'outils et de composants prêts à être rectifié, ainsi que des packs de meules de rectification - et chaque jour davantage ! avec Toogle, on crée, recherche, modifie et gère pratiquement tout ce qui est nécessaire pour la rectification dans la machine. La structure simple et logique guide l’utilisateur à travers un menu graphique.

Toogle garantit de garder votre boîte à outils virtuelle bien ordonnée. Les résultats de recherche peuvent être triées par date, taille, diamètre, nom, matériau et affichés aisément.

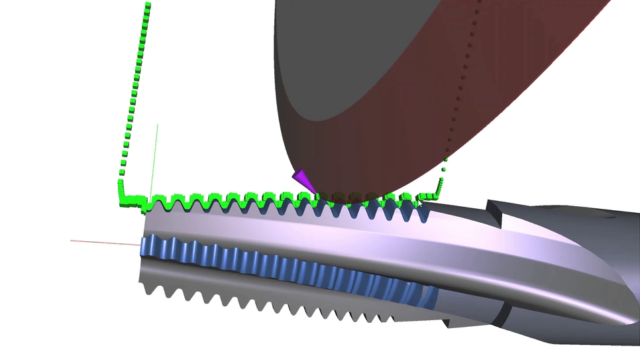

PERFORMANCE du logiciel

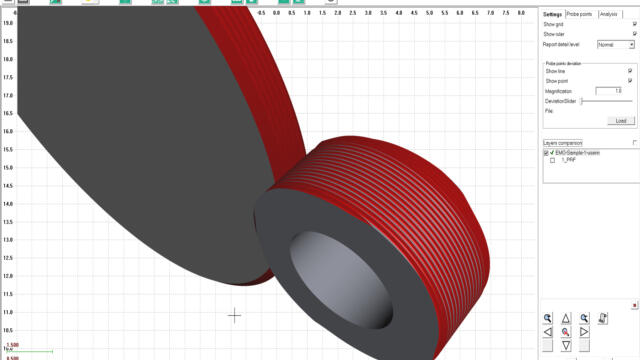

La géométrie 3D dans Qg1 représente l’innovation fondamentale. Le modèle 3D est calculé à l’aide de saisies ou de données importées et représentées visuellement. Les processus de rectification sont également basés sur le modèle 3D, la meule suit exactement la trajectoire définie et donne des résultats de meulage exceptionnels même avec des formes complexes.

CAO / FAO

Les développements d'outils spéciaux nécessitent des instruments appropriés. Qg1 CAO/FAO permet la libre programmation d'outils profilés de formes variées. L'utilisateur a le choix entre de nombreux types de meulage. Qg1 se charge automatiquement du positionnement associé des meules avec une précision de 13 décimales. Qg1 fonctionne avec une géométrie arbitraire, formellement issue de la base de données, avec les entrées de paramètre ou les d’entrée DXF, et également avec le profil de meule actuellement mesuré.

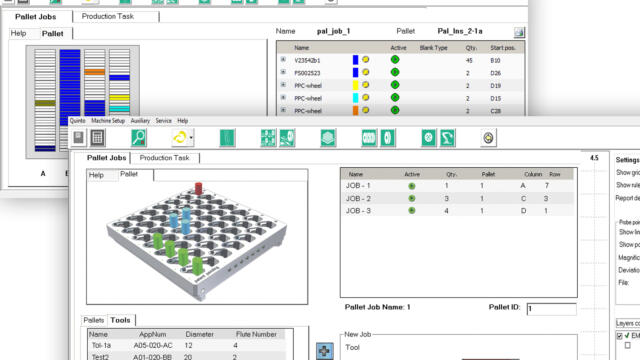

Contrôle de production

La flexibilité conceptuelle se retrouve également dans la programmation du robot. La séquence de production peut être définie dans les palettes à l’aide d'un graphique clair. Les lots de différentes tailles sont successivement librement agencés, chaque palette peut être assignée différemment, les données peuvent être consultées pour une surveillance. Le contrôle via Intranet ou Internet garantit le succès de la production.

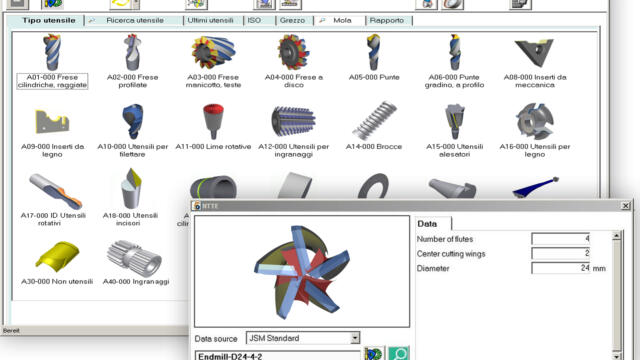

NTTE (New Tool Toogle Extractor)

Quelques clics suffisent pour obtenir un outil parfaitement rectifié. Avec la fonction NTTE, l'opérateur accède, après la sélection du type d’outil dans la base de données, et en seulement 3 autres clics au programme de rectification terminé. Nombre de dents, nombre de coupes centrales et diamètre d'outil : aucune autre saisie n'est nécessaire. Les processus de rectification, les trajectoires de rectification et le choix des meules sont automatiquement générés.

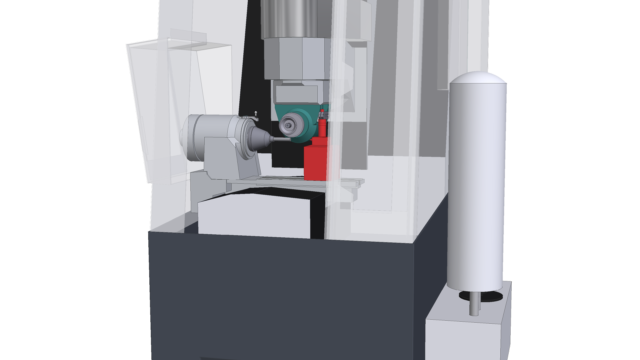

Simulation de machine 3D

La simulation cinématique et la surveillance des collisions avec Qg1 sont des gages de sécurité. Tous les mouvements et tous les éléments de la machine sont considérés : Palpeur 3D, meules de rectification, contre-pointe, lunette et serrage de l’outil. Le programmateur est informé des outils incompatibles et ainsi assistés lors de la recherche de solutions.

STEP, IGES, STL, DXF, ISO, GDX

Qg1 comme système ouvert permet l’échange de données avec des programmes externes. Les standards actuels comme STEP, DXF, GDX mais également les programmes ISO propres sont compatibles. Qg1 est également ouvert au contrôle de production. Les données peuvent être importées à partir de codes à barres, de QR codes, de fichiers .CSV, de formats texte ou de puces mémoire.


QREATOR

Pour les utilisateurs expérimentés et les cas particuliers, Qg1 propose Qreator.

Avec Clearance Qreator, la largeur surface de coupe et l’angle de dépouille (radial et axial) peuvent être modifiés individuellement par élément.

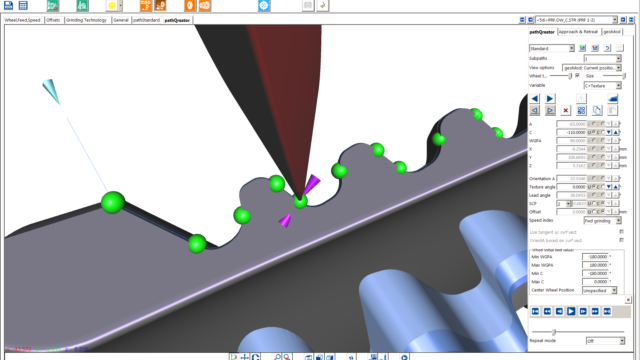

Path Qreator permet de définir le positionnement des meules de rectification le long de la coupe.

Probe Qreator permet un accès graphiquement interactif aux programmes de mesure.

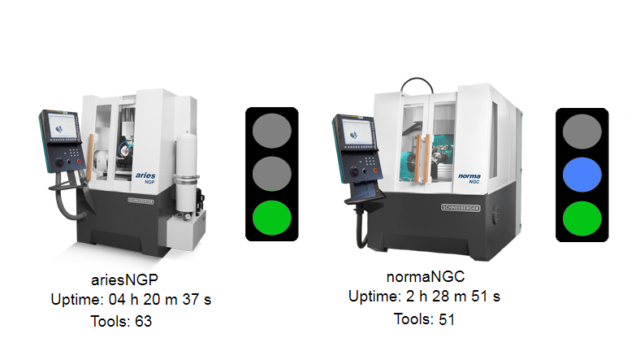

Industrie 4.0

Qg1 est prêt pour la numérisation de votre entreprise. Notification par SMS ou e-mail, indication de statut via le serveur Industrie 4.0 ou IoT : L’Internet of Things fait partie depuis longtemps de notre logiciel. La rectifieuse donne à tout moment des informations sur la progression du travail et le statut actuel. Pour l’archivage et la consignation des données, il existe un grand nombre d'outils logiciels qui permettent d’éditer les données dans les formats courants comme PDF, XLS, etc. Plusieurs machines sont reliées au serveur Industrie 4.0 et donnent des informations sur l’état de fonctionnement actuel et statistique.
