Production de forets étagés et rectification avec Qg1
La vaste gamme de forets étagés dans le logiciel de rectification Qg1 de SCHNEEBERGER offre maintenant encore plus de géométries et fonctions.
La simulation des processus 3D intégrée standard de Qg1 représente une image réaliste de l’outil.
Versions de forets
Versions de forets
En quelques étapes, toutes les combinaisons possibles d’étages standard etd’étages DXF spécifiques peuvent être programmées dans Qg1, combinées en un foret étagé et rectifiées. De nombreuses variantes de formes d’étages peuvent être ajoutées à l’aide du menu déroulant.
Il est en outre possible d’importer des géométries complexes au format DXF ou de les dessiner directement dans Qg1. Le modèle d’un étage prédéfini sert de guide pour votre propre dessin. Même la combinaison deux d’étages sans corps de base a été intégrée comme nouvelle norme. La simulation des processus 3D intégrée standard de Qg1 représente déjà, avant l’envoi à la machine, une image réaliste de l’outil, quelle que soit sa complexité.
La clé de la fabrication de petites séries est l’utilisation de goujures simulées, qui prend en compte à la fois les paramètres du processus et la meule utilisée. Lors de la transformation d’un foret cylindrique en forêt étagé, la pré-rectification des étages intégrée dans tous les autres processus est disponible.

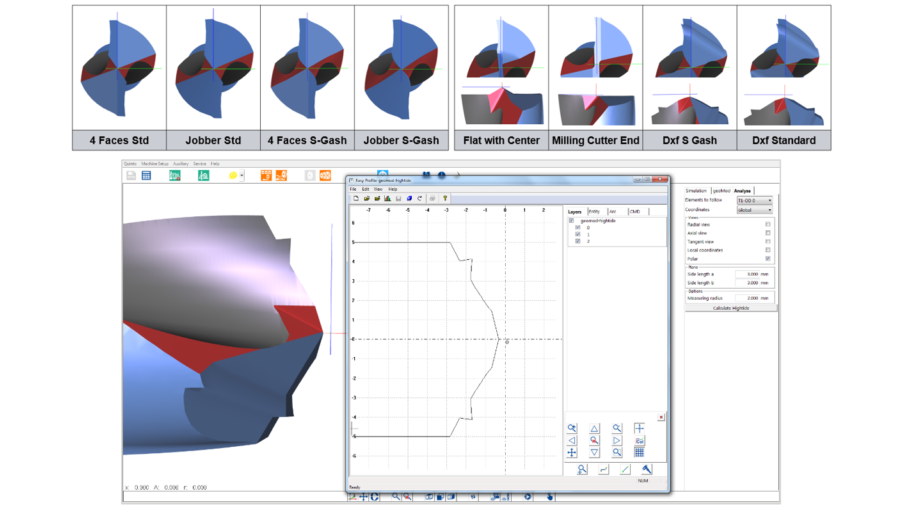

Versions de forets (Image 2)
• 4 surfaces standard
• Jobber standard
• 4 surfaces en forme de s
• Jobber en forme de s
• Plat avec centre
• Face de la fraise
• DXF en forme de s
• DXF standard
La forme DXF, garantie d’une grande liberté dans la programmation et le choix des versions.

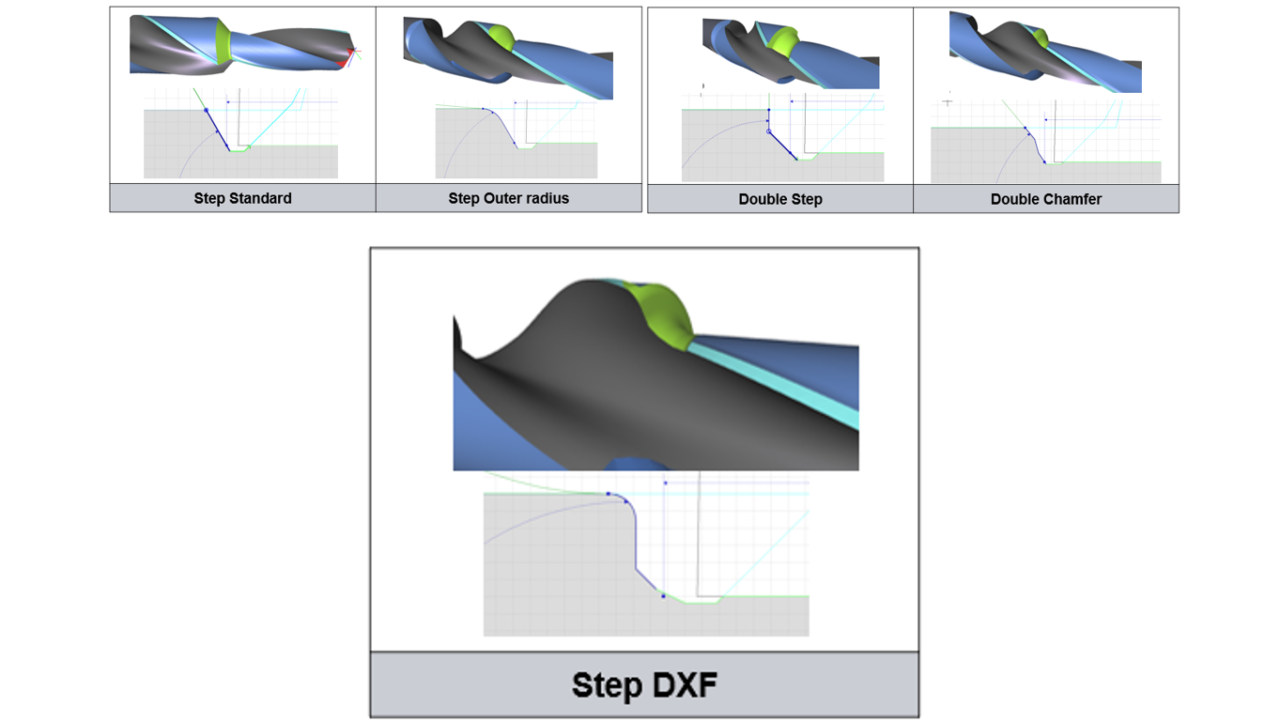

Versions de forets (Image 3)
• Étage standard
• Étage, rayon extérieur
• Étage double
• Chanfrein double
Possibilités infinies de la forme de l’étape, ajoutées via le menu déroulant pour les étapes standard ou comme n’importe quel fichier DXF.
