Axe à moteur linéaire très dynamique pour la rectification de profil sur les outils de brochage et couteaux de carrossier
Vis à billes ou moteurs linéaires très dynamiques
Puissance de broche de rectification max. 46 kW, puissance maximale pour la production de gros outils avec volume de copeaux élevé
Grâce à la course X de 1250 mm à 3100 mm, il est également possible d'usiner les très gros outils.
corvus NGB BPP
La rectifieuse de profil CNC 6 axes pour la production de profils sur l’outil de brochage ou le profilage de lames de carrosserie.
La rectifieuse CNC 6 axes corvus BPP a un axe oscillant vertical entraîné par un moteur linéaire très dynamique. Pour tous les travaux de profilage où la meule de rectification doit être positionné verticalement, la corvus BPP est la solution. La recherche des points zéro sur les pièces est automatique grâce au palpeur 3D très précis.

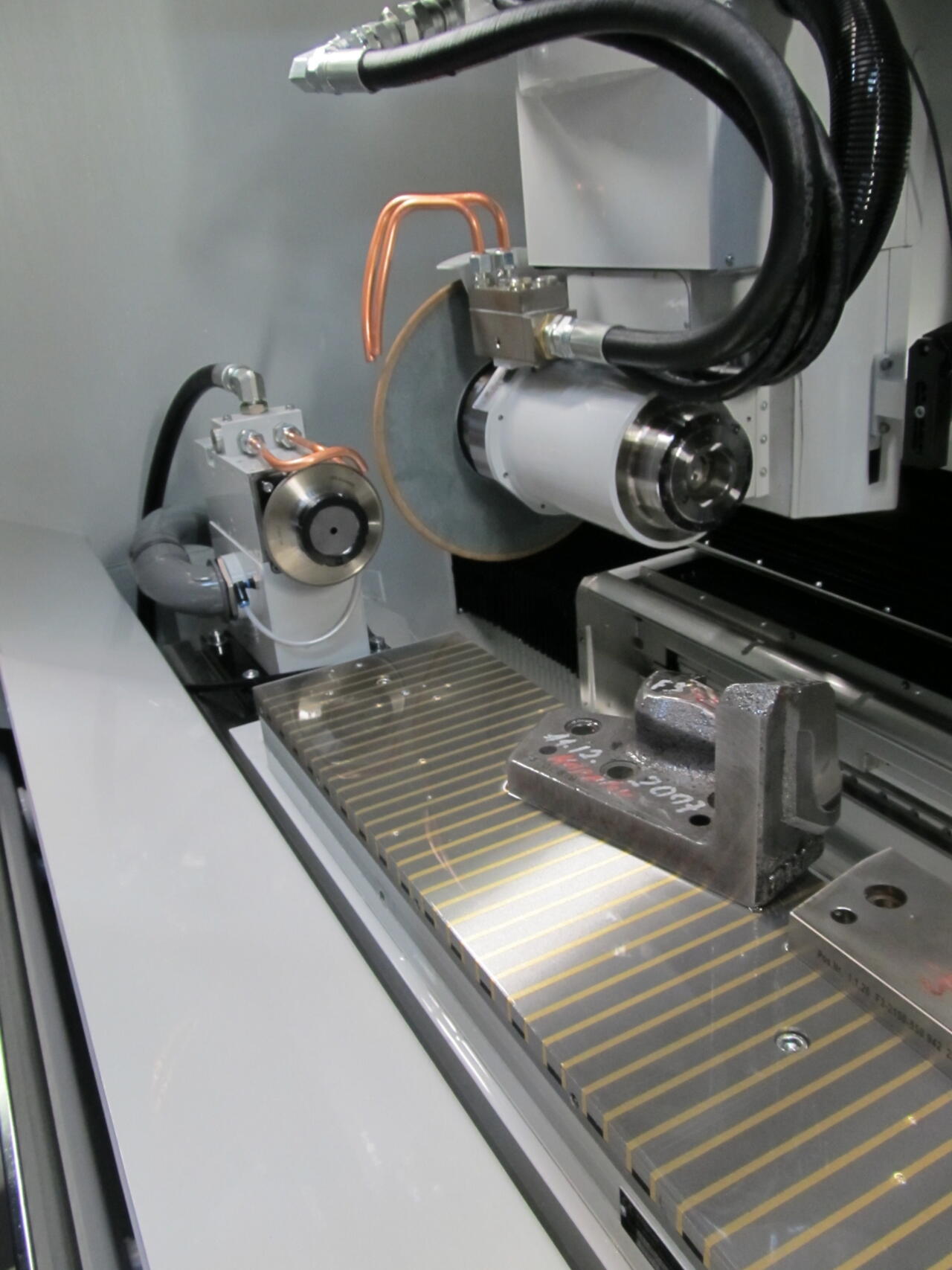

Les applications pour la corvus BPP sont la rectification de retouche de couteaux de carrossier avec meules toroïdaux lors de la rectification pendulaire et le profilage des outils de brochage.
Accessoires pour élargir la gamme d’application et pour l’augmentation de la productivité :
- Course X de 1250 mm jusqu'à 3100 mm en option
- Systèmes de mesure dans tous les axes
- Moteurs linéaires dans tous les axes
- Moteur à arbres creux pour activités de rectification cylindrique jusqu'à un couple de 1250 Nm
- Unité de dressage pour le dressage de profil et l’affûtage
- Contre-pointe manuelle ou hydraulique
- Lunettes manuelles ou hydrauliques
- Plaque magnétique
- Pinces de serrage, mandrins de serrage
- Système de filtration de réfrigérant
- Filtre extracteur d’air
- Installation d’extinction au CO2
Données techniques
Axes :
X : 1250, 2100 ou 3100 mm Axe longitudinal, moteur linéaire, résolution 10 mm
Y : 400 mm chariot transversal, vis à billes ou moteur linéaire, résolution 50 mm ou 10 mm
Z : 400 mm axe vertical, vis à billes ou moteur linéaire, résolution 50 mm ou 10 mm
A : ∞ ISO 50 Porte-outils, résolution 0.0001°
W : Course 100 mm, axe pendulaire vertical, moteur linéaire, résolution 10 mm
C : 360°, rotation de la tête de rectification, système de mesure directe, résolution 0.0001°
Commande :
FANUC série 3x, 6 axes commandés
Écran couleurs 19‘‘ avec clavier et écran tactile, USB 3.0
Tête de rectification :
moteur de rectification avec entraînement direct, refroidi à l’eau
10 kW (100 %), 13 kW (60 %) pour meules de rectification ø 30 mm à ø 250 mm, 1 000 à 12 000 tr/min, HSK 50
Poids :
Course X 1'250 mm: L 3285 mm, poids 13'500 kg
Course X 2'100 mm: L 4135 mm, poids 17'000 kg
Course X 3'100 mm: L 5365 mm, poids 20'500 kg
Dimensiones
X-stroke 850: L 2885 mm, weight 12,000 kg
X-stroke 1250: L 3285 mm, weight 13,500 kg
X-stroke 2100: L 4135 mm, weight 17,000 kg
X-stroke 3100: L 5365 mm, weight 20,500 kg
