EMO NEWS 4/4: Die neuste Generation SCHNEEBERGER-Lünette verleiht der Aries NGP zusätzliche Produktionsstabilität

Klein aber Oho! Zahlreiche Anwendungen wie die Produktion von Profilfräsern, Frässtifte, Stufenbohrer oder das Schärfen von Skiving Cuttern meistert sie problemlos und erst noch vollautomatisiert. Die kompakteste SCHNEEBERGER CNC-Schleifmaschine hat auch an der EMO ihre Fans, nicht zuletzt dank neuentwickelter Lünette.

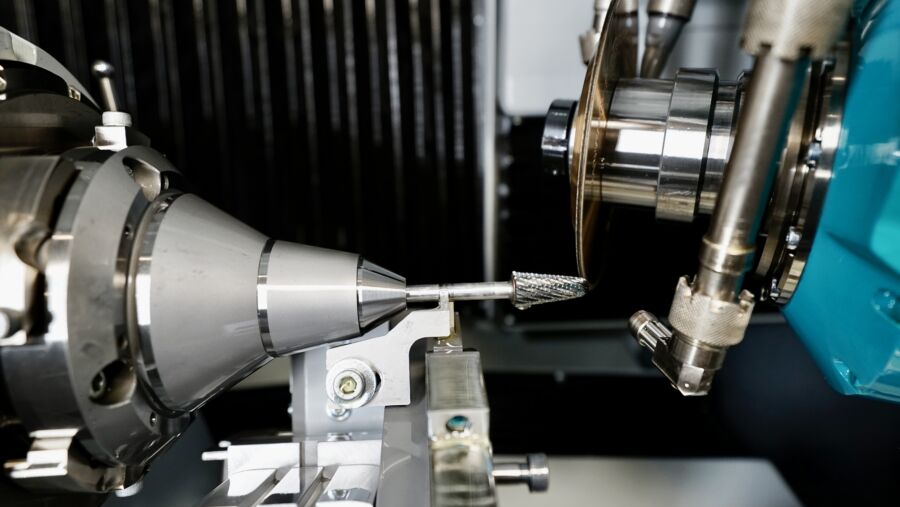

Fresa sujetada con precisión repetible en el Aries NGP

Fresa sujetada con precisión repetible en el Aries NGP

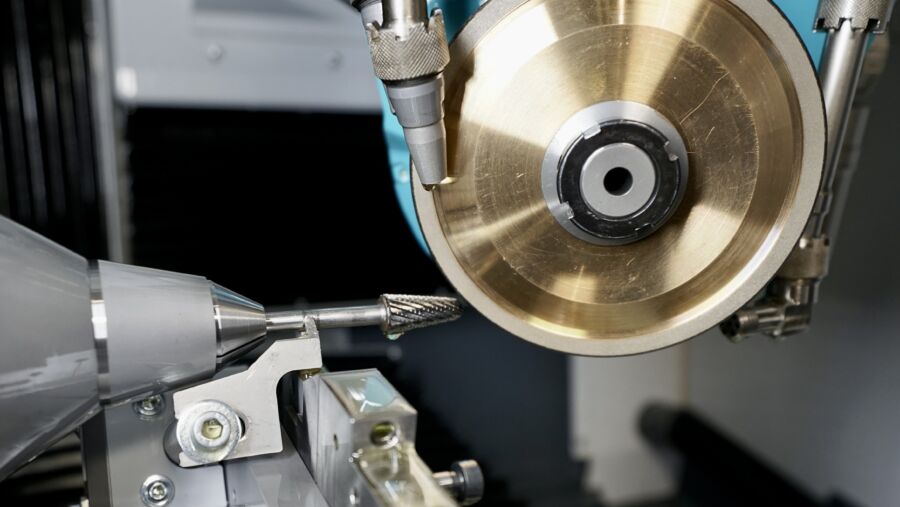

Rectificado de la ranura de la fresa, refrigerado por proceso con boquillas de alto rendimiento

Rectificado de la ranura de la fresa, refrigerado por proceso con boquillas de alto rendimiento

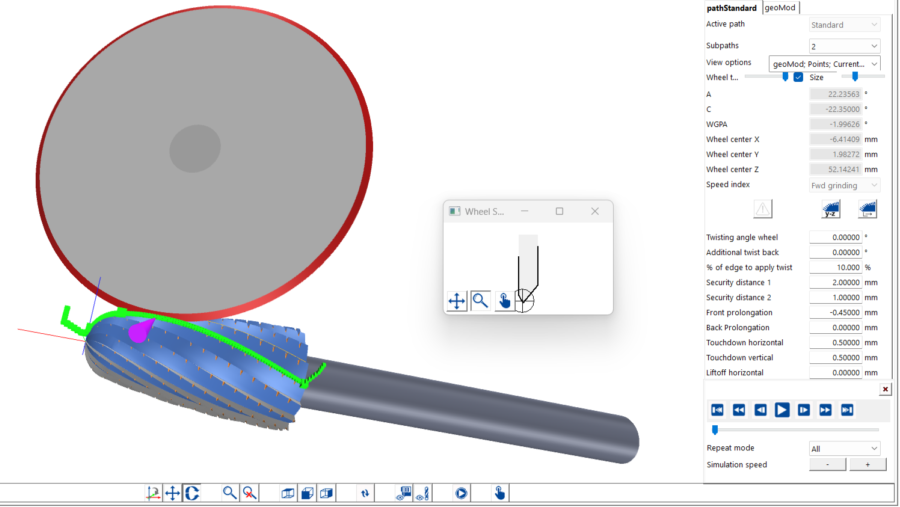

Diversas geometrías de fresa programadas en Qg1

Diversas geometrías de fresa programadas en Qg1

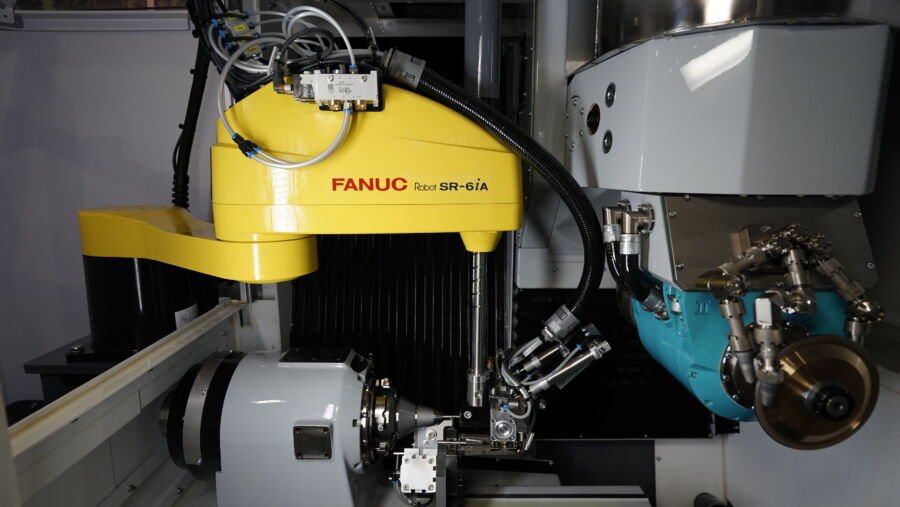

Carga ultrarrápida del robot

Carga ultrarrápida del robot

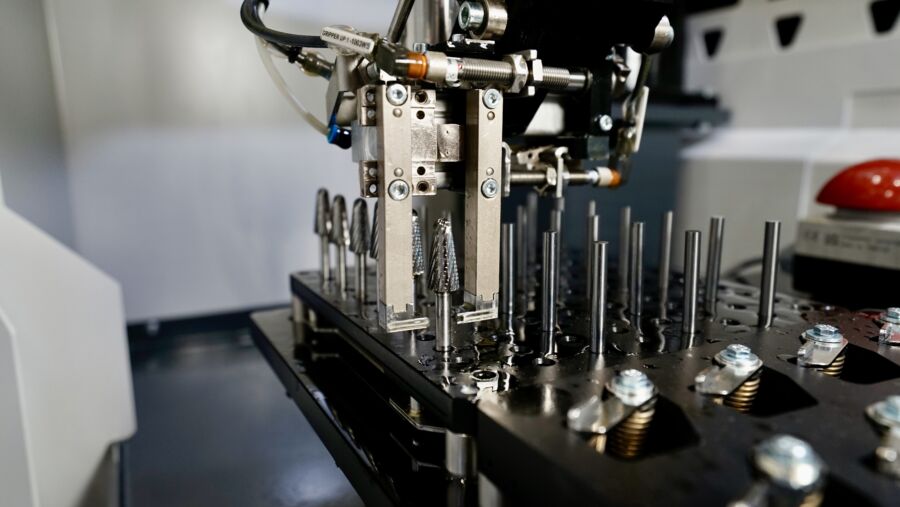

Cuatro palets con una disposición según necesidades del cliente

Cuatro palets con una disposición según necesidades del cliente

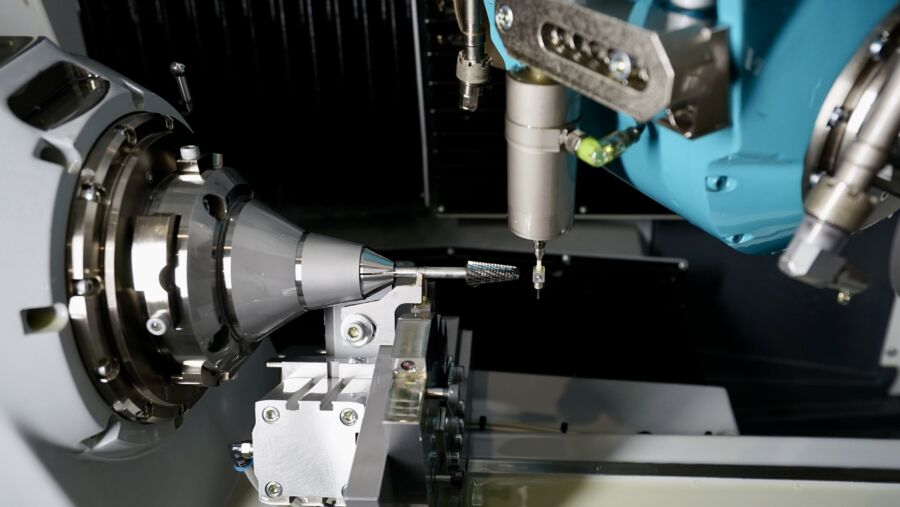

El proceso de palpado determina la posición de la pieza.

El proceso de palpado determina la posición de la pieza.

Die Bedeutung einer perfekten Lünette kann nicht überschätzt werden. Sie gibt mit ihrer breiten V-Auflage die Werkzeugorientierung vor, mehr als die Spannzange, die kurz gespannt auf den

Antrieb reduziert wird. Der Niederhalter presst zuverlässig an und wirkt dämpfend aufs Werkzeug. Die Auflageflächen, sowohl der Lünette wie auch des Niederhalters sind anwendungsspezifisch designt und unterstützen nahe am Schleifprozess. Die neuentwickelte SCHNEEBERGER Lünette trägt maßgeblich zu Präzision und Konstanz in Klein- und Groß-Serien bei.

Trotz minimalem 2.5 m2 Footprint überzeugt die 5-achsige Aries NGP mit beachtlichem Hub von X 420, Y 360 und Z 260 mm. Der elegant integrierte Fanuc Scara Roboter wechselt Werkzeuge in 7 Sekunden und verfügt mit 4 Paletten für ausreichend Autonomie. Die mit Torque-Motor angetriebene A-Achse erlaubt auch Rundschleifoperationen mit bis zu 1'000 Umdrehungen pro Minute. All das in einer kompakten Maschine, 200L Kühlschmiermittel-Filtration, aktive Kühlung und Absaugung inklusive.

Schleifanwendungen von klein bis gross, in unterschiedlichsten Materialien, Hauptsache 5-Achs-Technologie, Hauptsache SCHNEEBERGER.
