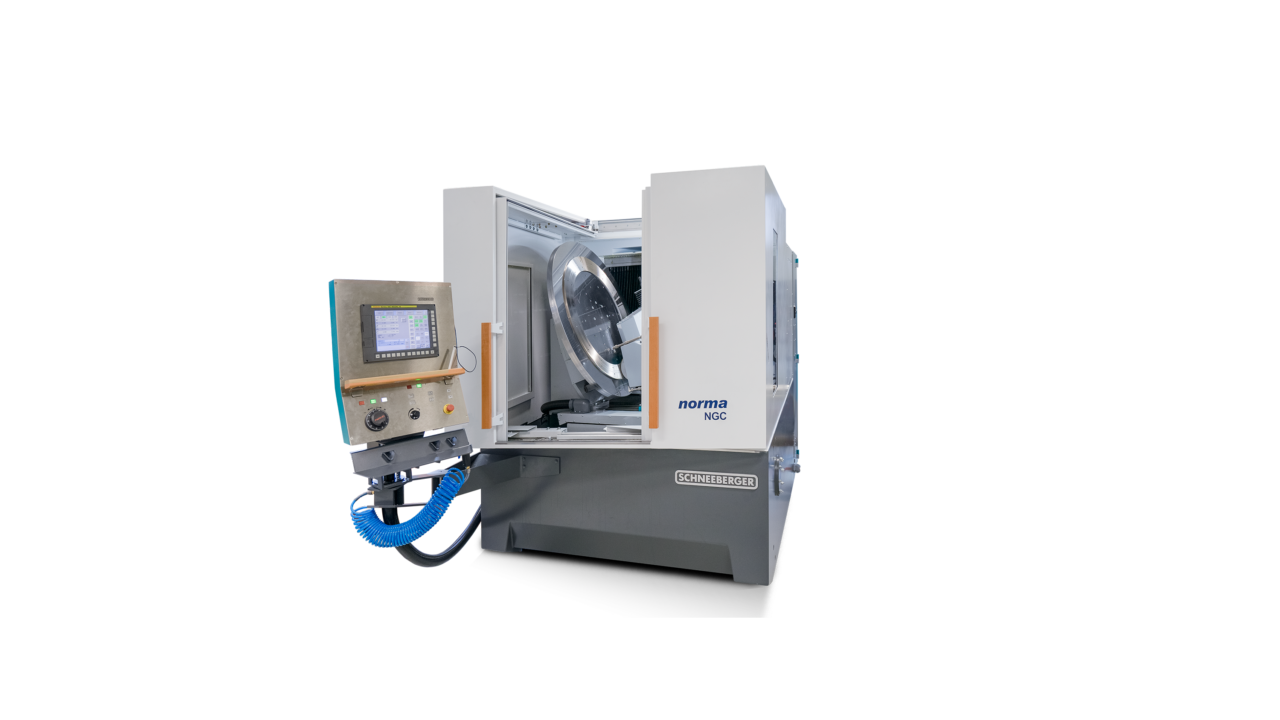

Norma NGC LD
Large pulverizing discs

Pulverizing discs up to diameter 1'000 mm

Parameter control

Quick programming of pulverizing discs via parameter masks

Motor spindle

Spindle power 10 kW nominal

norma NGC LD

Afiladora CNC para el mantenimiento y fabricación de discos pulverizadores de hasta 1‘000 mm de diámetro.

La máquina de afilado CNC Norma NGC-LD (disco grande) para la producción y reafilado de discos Pulverizadores, con la alta calidad de la máquina SCHNEEBERGER, mecánica estructural optimizada, mesa giratoria inclinada de 30.º y cabezal de afilado! Para un procesamiento óptimo de todos los discos de pulverización comunes con diámetros de hasta 1'000 mm. Área de trabajo generosa y amplia apertura de puerta corredera para herramientas de carga por grúa. Interfaz de usuario intuitiva para una programación rápida de las herramientas con ciclos predefinidos y sofisticados procesos de afilado. Esto permite la definición del diente, ángulo cóncavo, ángulo de corte, número de dientes, intervalos de reavivado y alimentación de afilado. Todas las geometrías de vanguardia conocidas (Pallmann, Reduction Engineering, Orenda, Neue Herbold, Zerma, Global Cutting Systems, Avalong, PK, Wedco y muchos más) son, por lo tanto, fáciles y rápidas de programación.

Accesorios para el aumento de la productividad:

• Unidad de reavivado
• Unidad de filtración del refrigerante
• Depurador de neblina
• Sistema de extinción incendios de CO2



Pulverizing Disc Production, Grinding on Norma

Technical data

Ejes:

Eje X: 470 mm, Deslizamiento longitudinal, guía de rodillos, husillos sin fin, Resolución 50 nm

Eje Y: 390 mm, Deslizamiento transversal, guía de rodillos, husillo sin fin, resolución 50 nm

Eje Z: 325 mm, Columna vertical, guía de rodillos, husillo sin fin, resolución 50 nm

Z'-Eje: 140 mm, Ajuste manual superpuesto del eje Z, guía de rodillos, husillo sin fin

Eje A: divisor indexable Ø900 mm, Resolución 0.0001.º

Eje C: 90.º, Ajuste manual del cabezal de afilado


Control:

FANUC 35i-B5, 4 ejes controlados
Monitor TFT-Color de 10.4” con pantalla táctil


Motor de afilado.:

Motor de afilado refrigeración directa.
10 kW (100 %), 13 kW (60 %) muelas de ø 200 mm a ø 250 mm, a 12’000 rpm, HSK 50


Peso:

6'000 kg

Dimensions

Norma NGC LD
