SCHNEEBERGER GrindingHub Temps fort 7/7 : Précision et productivité maximales avec la nouvelle Gemini NGM GHP, la profileuse de fraises-mères

Avec la nouvelle édition de Gemini NGM GHP de SCHNEEBERGER, les fraises-mères avec modules de 0,3 à 12 sont profilées efficacement. Elle rectifie le carbure et le HSS, toutes les géométries d'outils courantes, toujours avec une qualité optimale.

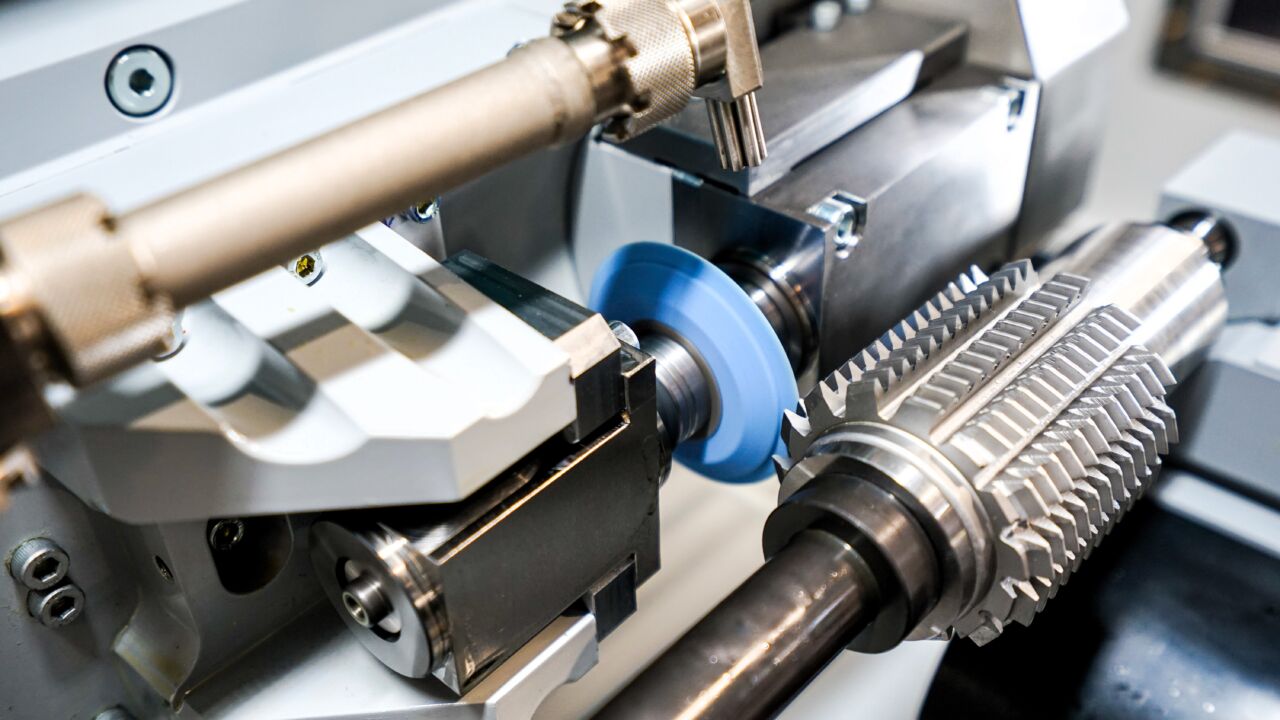

Fraise-mère profilée avec la Gemini NGM GHP

Fraise-mère profilée avec la Gemini NGM GHP

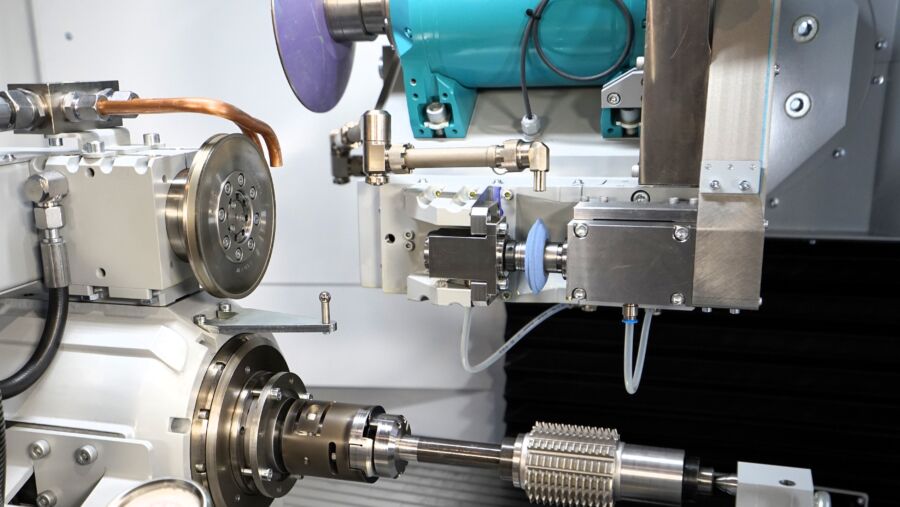

Profilage par oscillation

Profilage par oscillation

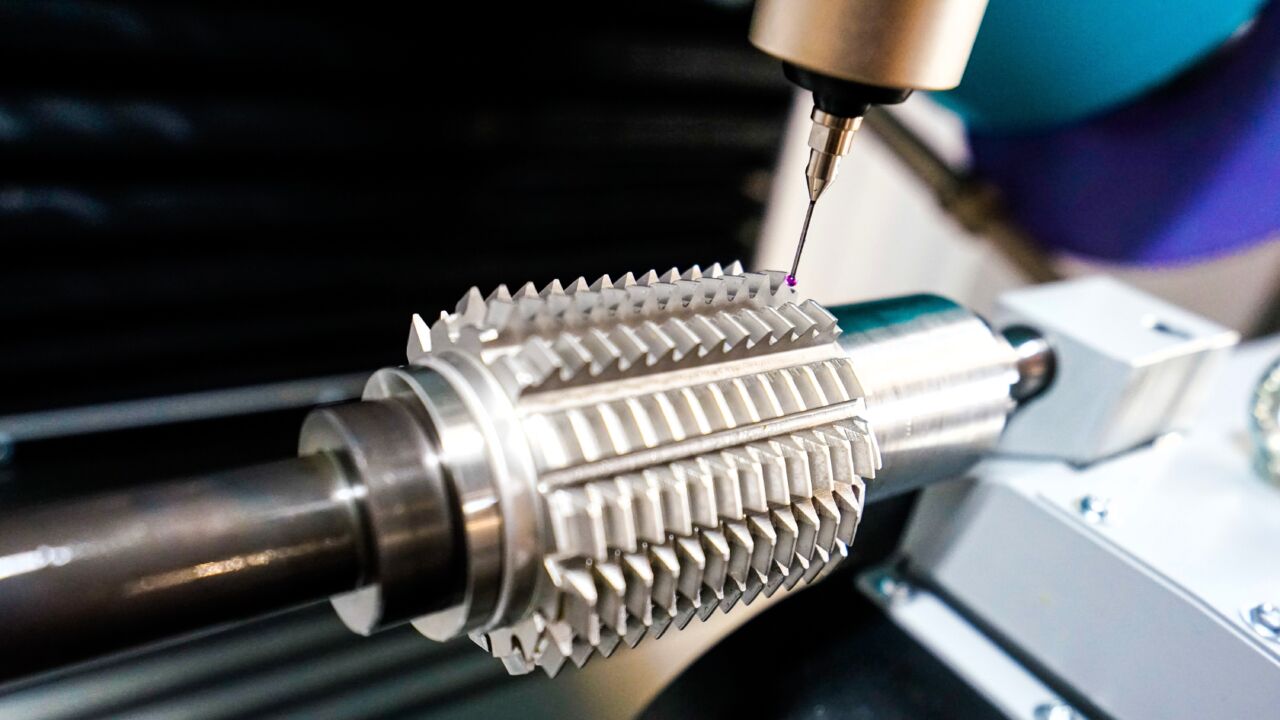

Palpage

Palpage

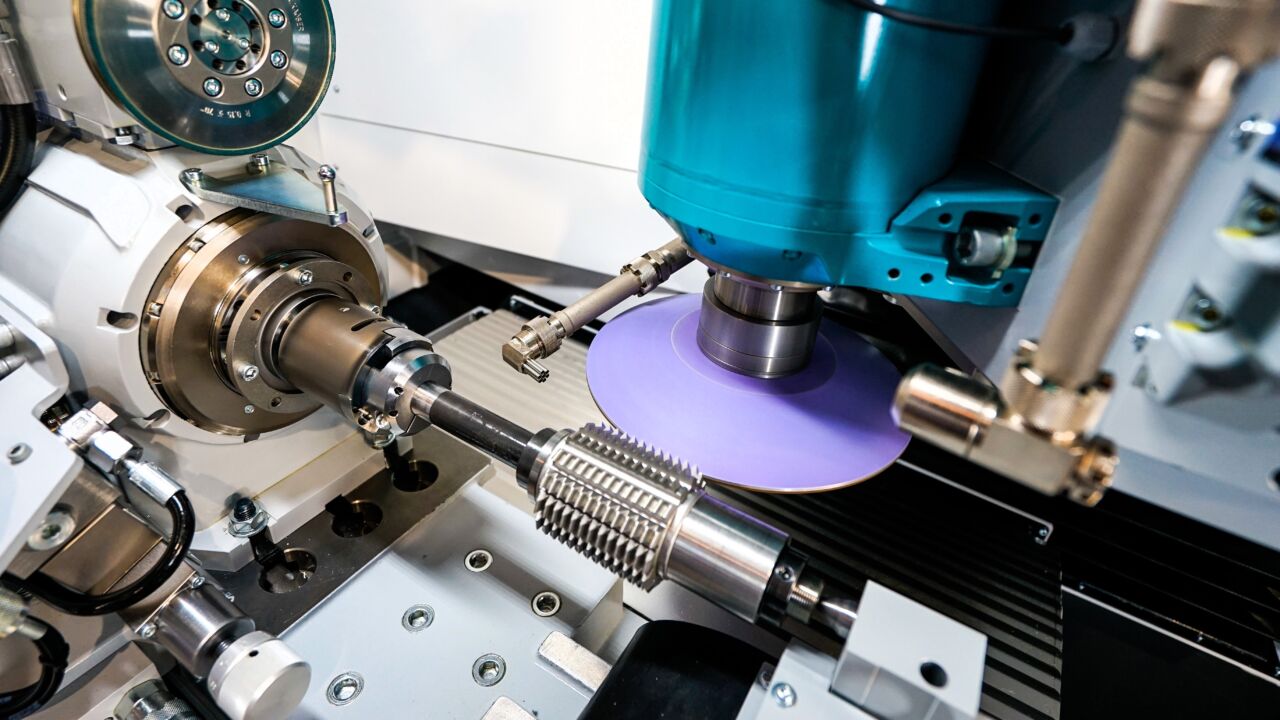

Rectification de la goujure comme base du profilage

Rectification de la goujure comme base du profilage

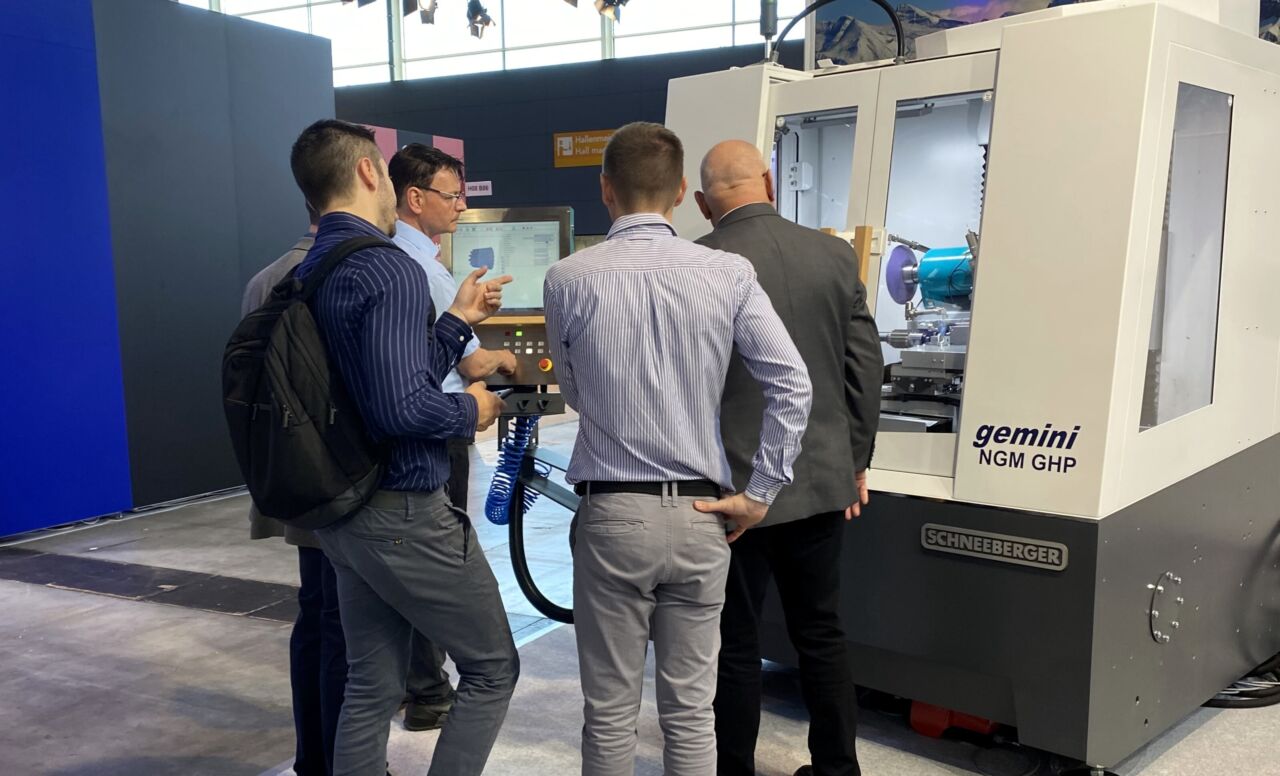

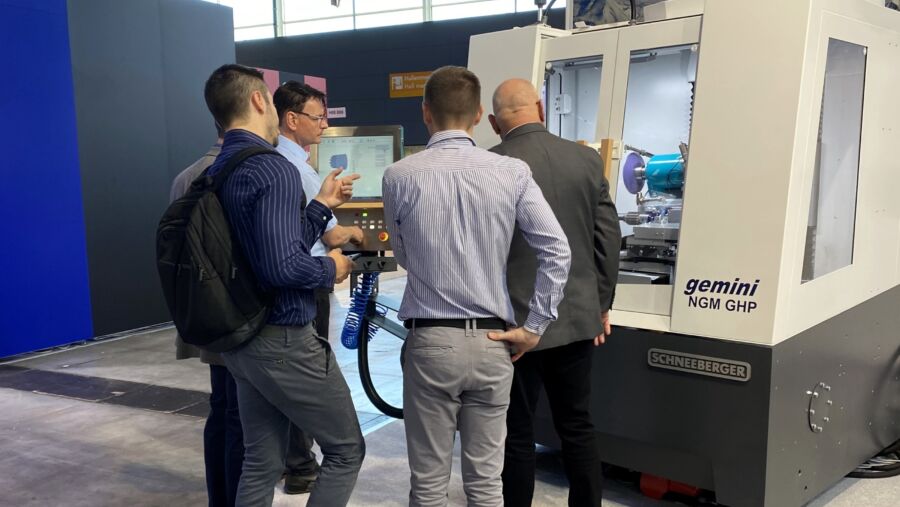

La nouveau Gemini NGM GHP suscite l'intérêt

La nouveau Gemini NGM GHP suscite l'intérêt

Une rectification efficace des dépouilles nécessite une oscillation dynamique sur l’axe horizontal Y. La chaîne cinématique est spécialement conçue à cet effet et la masse en mouvement est réduite. De plus, la face de coupe peut être rectifiée sur la même machine afin d'obtenir un point de départ précis en alignement et en inclinaison.

Dimension maximale de l'outil

  • Longueur de serrage 340 mm (entre centres)
  • Longueur de rectification 275 mm
  • Diamètre 220mm
  • Profondeur de goujure 35mm
  • Angle d’hélice ±45°

Deux broches de rectification sont disponibles:

Broche ghp25+

  • Module 0.3 – 3
  • Max. tr/min 25’000
  • Diamètre de meule 27 - 85mm
  • Max. largeur de meule 40mm

Broche ghp35+

  • Module 2 – 12
  • Max. tr/min 15’000
  • Diamètre de meule 37 - 120mm
  • Max. largeur de meule 40mm

Vous appartenez au cercle illustre des fabricants de fraises-mères ? Contactez-nous dès maintenant et découvrez les possibilités offertes par SCHNEEBERGER.
