Entraînements d’axe

Moteurs linéaires très dynamiques

Lit de machine en fonte minérale

Stabilité maximale pour la production

Axe pendulaire

Axe à moteur linéaire très dynamique pour le détalonnage de profil

gemini NGM GHP

La rectifieuse CNC 6 axes très dynamique pour le détalonnage des fraises-mères.

La geminiGHP est la rectifieuse CNC 6 axes très dynamique pour le détalonnage de profil des fraises-mères. Une précision maximale est garantie en continu avec au total 6 axes CNC, guides hydrostatiques avec moteur linéaire et moteur à entrainement direct.

Le processus de rectification oscillant est l’élément central du système pour produire un détalonnage précis. Les têtes de rectification interchangeables, avec ou sans contre-pointe, permettent d'utiliser des meules de rectification pouvant atteindre des diamètres de 26 à 100 mm. La commande haute performance traite les points de trajectoire précis le long de la courbe de détalonnage, les faibles masses déplacées et les moteurs linéaires modernes garantissent un très grand dynamisme. Le réglage sur les nouveaux outils est assisté par la programmation directe et interactive sur la machine et est ainsi plus efficace et convivial.

  • Production : profiler de fraise mère, profil selon norme ou spécial
  • Matériau : HSS ou carbure
  • Diamètre : jusqu'à 200 mm
  • Angle de la spirale : +/- 45°.
  • Longueur : jusqu'à 250 mm

Accessoires pour élargir la gamme d’application et pour l’augmentation de la productivité :

  • Unité de dressage pour le dressage de profil
  • Contre-pointe manuelle ou hydraulique
  • Systèmes d’entraînement et mandrins de serrage
  • Système de filtration de réfrigérant
  • Filtre extracteur d’air
  • Installation d’extinction au CO2

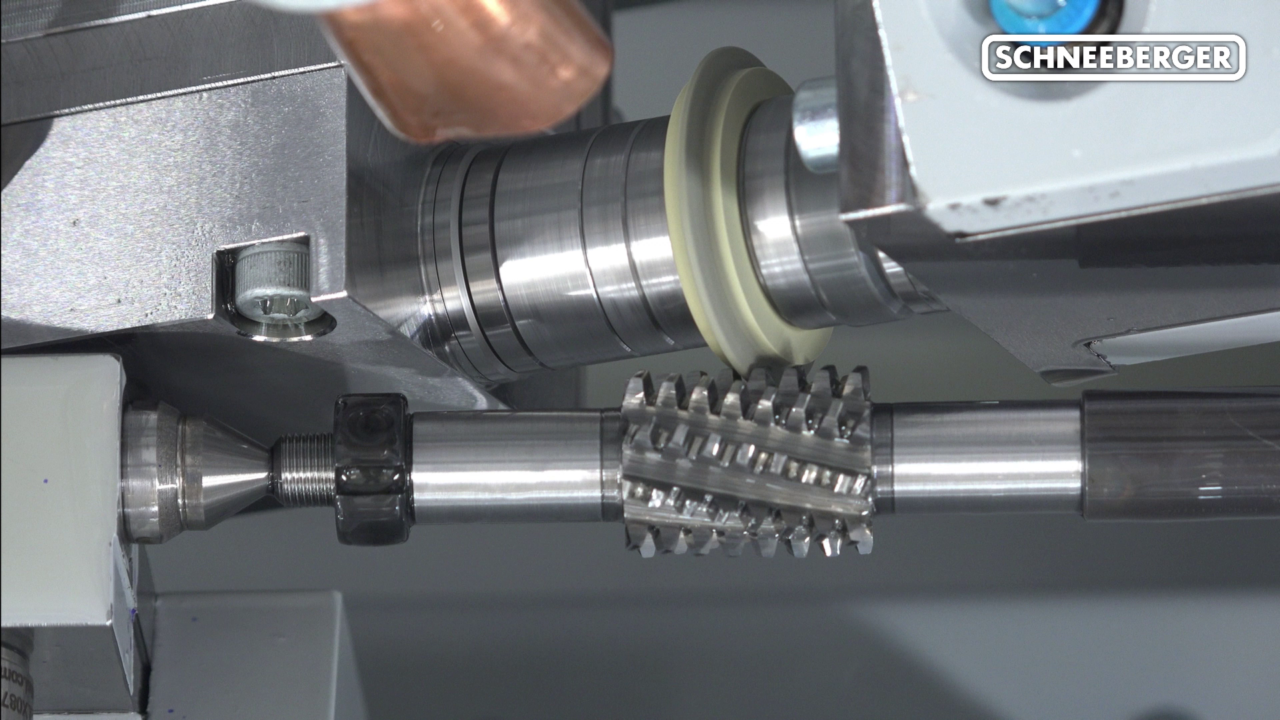

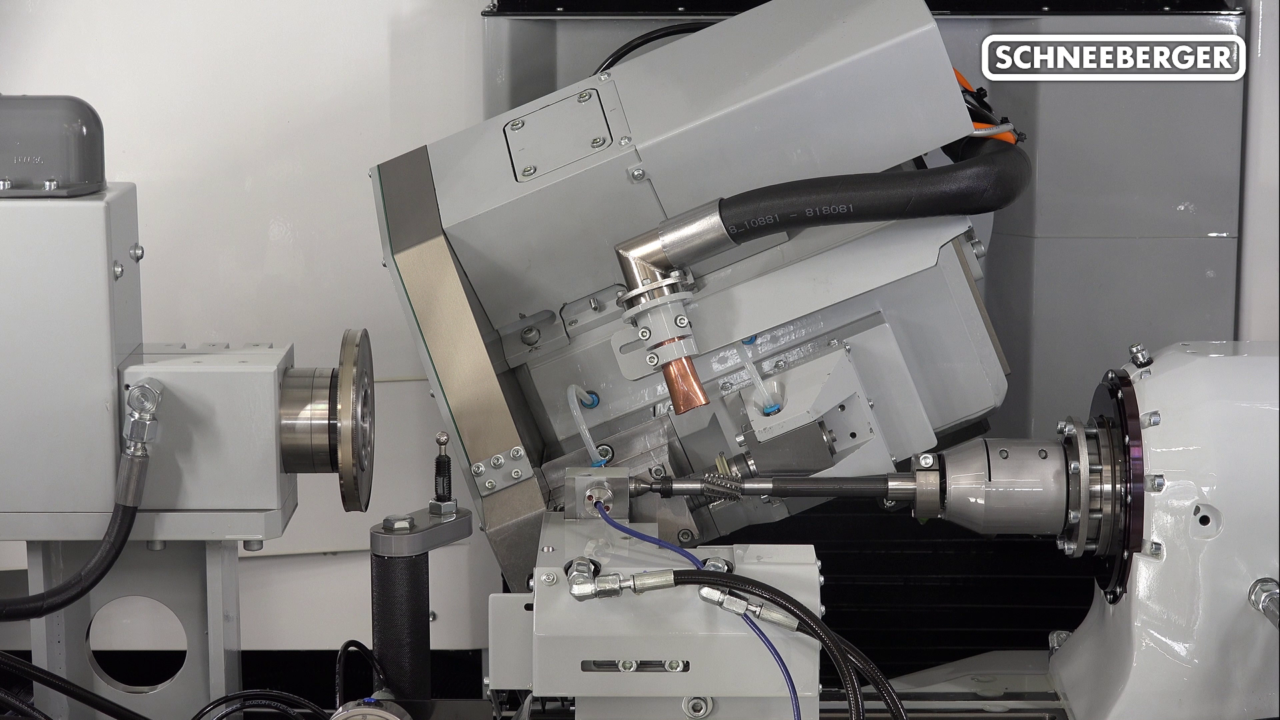

Gear Hob Profiling on Schneeberger CNC tool grinder geminiNGM-GHP

Données techniques

Axes:

Axe X: 430 mm, longitudinal, moteur linéaire, système de mesure direct, résolution 10 nm

Axe Y: 380 mm, vertical, broche à vis sans fin, système de mesure direct, résolution 10 nm

Axe Z: 400 mm, trasversal, moteur linéaire, système de mesure direct, résolution 10 nm

Axe A: porte-outil HSK 80, moteur direct, système de mesure angulaire direct, résolution 0.0001°

Axe B: 270°, rotation de tête d’affûtage, résolution 0.0001°

Axe V: 10 mm, trasversal, moteur linéaire, guide hydrostatique, système de mesure direct, résolution 10 nm.


Commande:

FANUC 31i B5, 5 axes simultanés

Ecran couleur 19" avec clavier et écran tactile, USB 3.0


Tête de meulage:

Système de tête de rechange, meules de Ø 26 mm à 100 mm, avec contre pointe ;

moteur de rectification refroidi à l'eau, roulement céramique hybride.

5 kW (100 %), 7,5 kW (60 %), refroidi par liquide

tête de broche ghp25 meules Ø26 - 60mm, jusqu'à 25'000 tours/min

tête de broche ghp35 meules Ø37 - 100mm, jusqu'à 15'000 tours/min


Poids:

8000 kg


Dimensions
