Fraises
QUINTO Qg1 comprend une base de données pour tous les types de fraises actuels pour la production et le réaffûtage.
Grâce à la fonction NTTE, l’opérateur définit en quelques étapes l'outil parfait. De nombreux types d'outils logiciels sont à la disposition des programmeurs d'outils.

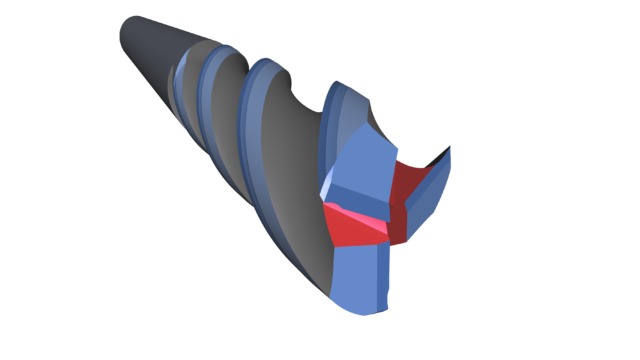

Fraises standard
Fraises cylindriques et coniques, à arêtes tranchantes, avec chanfrein ou rayon en bout. Palette complète de la géométrie actuelle et simulation 3D interactive.
Fraises à embout torique
Pour les utilisateurs expérimentés, il existe de nombreuses possibilités de modifier le type de retrait et d’effectuer sa connexion avec le contour et la rainure de copeaux.
Fraises hémisphérique
La combinaison d’angle de coupe transversale, d’angle de face et de largeur de face permet de réaliser la connexion parfaite des deux coupes centrales pour obtenir une forme conique idéale. Il existe en outre différents types de retrait jusqu'à une trajectoire en forme de S.

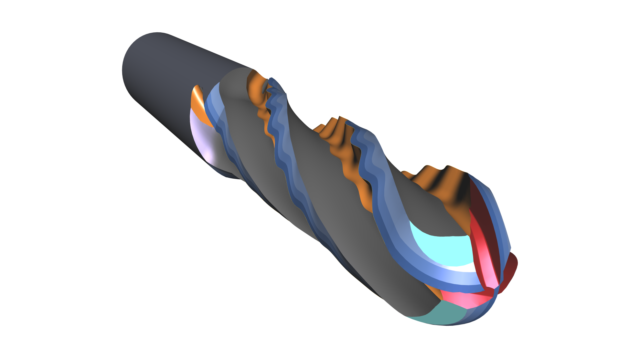

Fraises à plaquette sinusoïdale / Spline Cut
La rainure et le pourtour sont en forme de vague à angle de coupe et de dépouille constant. Il existe différentes manières de rectifier ces outils, avec meule sur tige et une broche haute fréquence pour de grandes valeurs d’amplitude ou avec meule boisseau.
Fraises d'ébauche
Fraises à hautes performances d’enlèvements de matière, détalonnage à facette ou radial. Avec ou sans pas d’hélice du profil d'ébauche. La denture d'ébauche peut être réalisée avec une meule torique ou de forme.

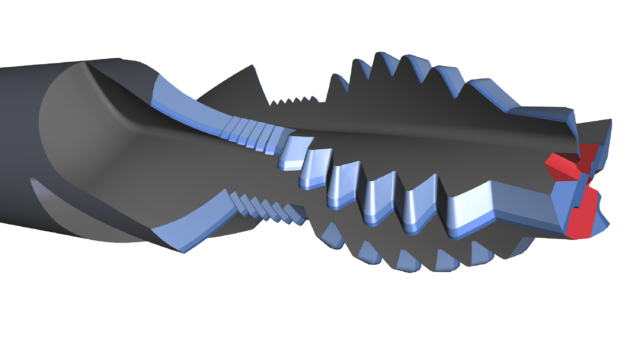

Fraises de forme / Fraises à profiler
Fraises à profiler avec pas d’hélice, angle axial ou goujures à denture décalées et libre définition des angles de dépouille radiaux et axiaux et calcul automatique de la trajectoire de rectification. Possibilité de répartir le profilage sur différentes dents. Le profil en DXF est réalisé directement dans la machine ou importé. Lors de la réalisation, la distorsion du profil est automatiquement calculée en fonction de l’hélice et de la forme de la goujure.

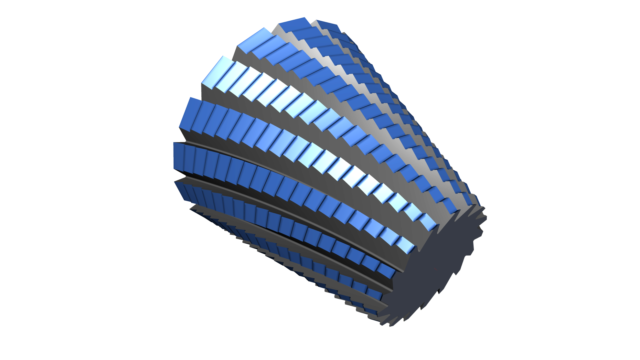

Fraises de scies à bandes
Ces outils sont utilisés pour la fabrication de scies à bandes et scies sauteuses. Le défi lors de la rectification et du réaffûtage des fraises de scies à bandes est de combiner le pas constant, l'angle de cône, la profondeur des goujures et la dimension de détalonnage. Mathématiquement, ce n'est pas une chose simple qui a été résolue de manière élégante dans Qg1 et aussi facilement pour l'utilisateur.
Outils fraises scies
Les fraises scies à denture droite ou transversale, fraises à rainure en T, fraises queue d’aronde, fraises à prismes et chanfrein, rayon et profil selon DIN 885A ou en version spéciale.
Fraises à rainure en T
Fraises à rainure en T, à denture droite ou décalée. Coupe avec chanfrein ou rayon en bout. Production et affûtage. Paramétrage et simulation 3D simples.

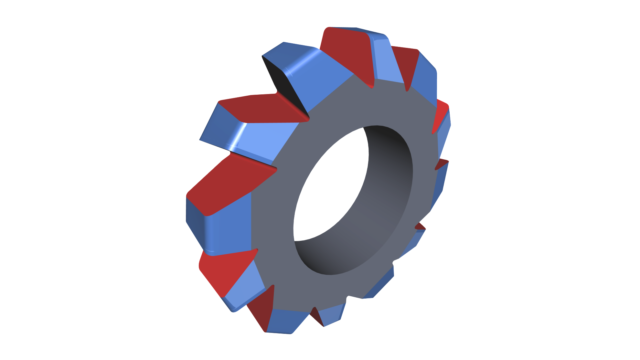

Fraises à prismes
Forme pointue, trapézoïdale ou courbée selon DIN 842 A / 847 ou en option avec profil spécial au format DXF. Coupe à plat, pente ou à denture décalée. Affutage de la denture, des extérieurs et des côtés en un seul serrage.
HSC Fräser
Hochvorschubfräser für Stirnschlichtprozesse mit Eckenradius in einen zweiten frei positionierbaren Stirnradius. Von diesem geht die Schneide typischerweise tangential in einen Stirnhohlschliff.
HFC Fräser
Hochvorschubfräser für Stirnschlichtprozesse mit Eckenradius in einen zweiten frei positionierbaren Stirnradius. Von diesem geht die Schneide typischerweise tangential in einen Stirnhohlschliff.
