NEU: SCHNEEBERGER Corvus NGB 4‘500, die CNC-Schleifmaschine mit 4.5 m X-Hub

Der neuste Wurf der J. SCHNEEBERGER Maschinen AG hat es auf große Schleifaufgaben abgesehen. Mit dem jahrelangen Knowhow im Bau von Fahrständer-Maschinen und deren vielfältigem Anwendungsspektrum kommt es zur natürlichen Evolution: Eine Maschine, noch grösser und noch stärker als ihre vier Corvus-Schwestern.

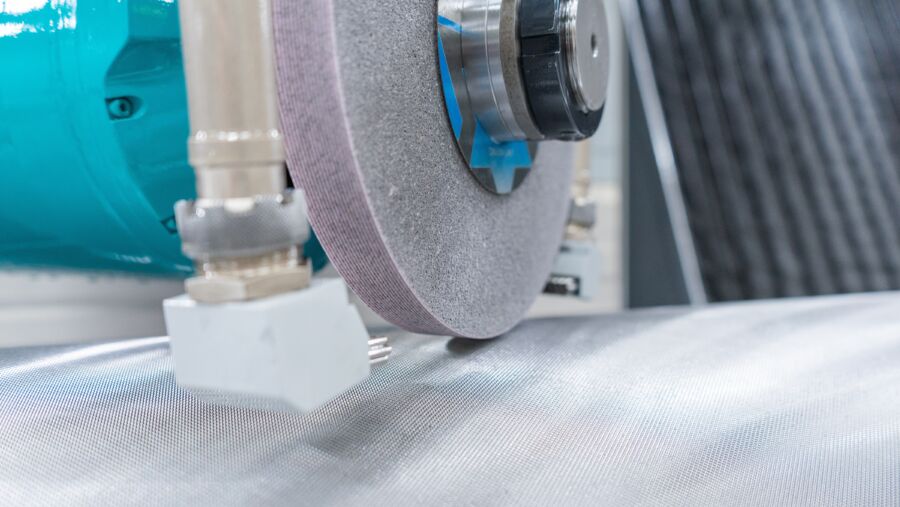

5-Achs-CNC-Schleifen von über 4m langen Teilen ist ein Novum. Was sonst auf 4-Achs Rund oder Flach-schleifmaschinen nur umständlich gefertigt wird, kann neu in einer Aufspannung mit höherer Fertigungskomplexität bearbeitet werden. Gewinde, Nuten und Profile verlangen nach 5-Achs-Technologie.

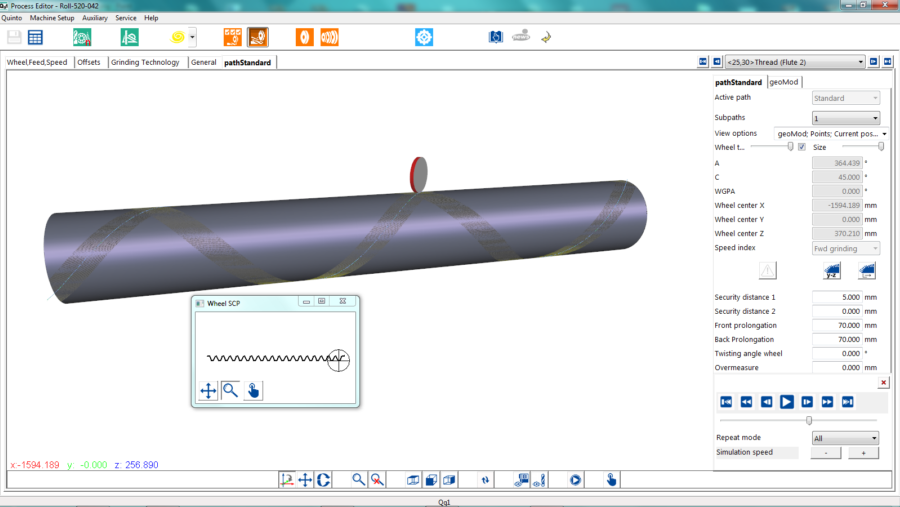

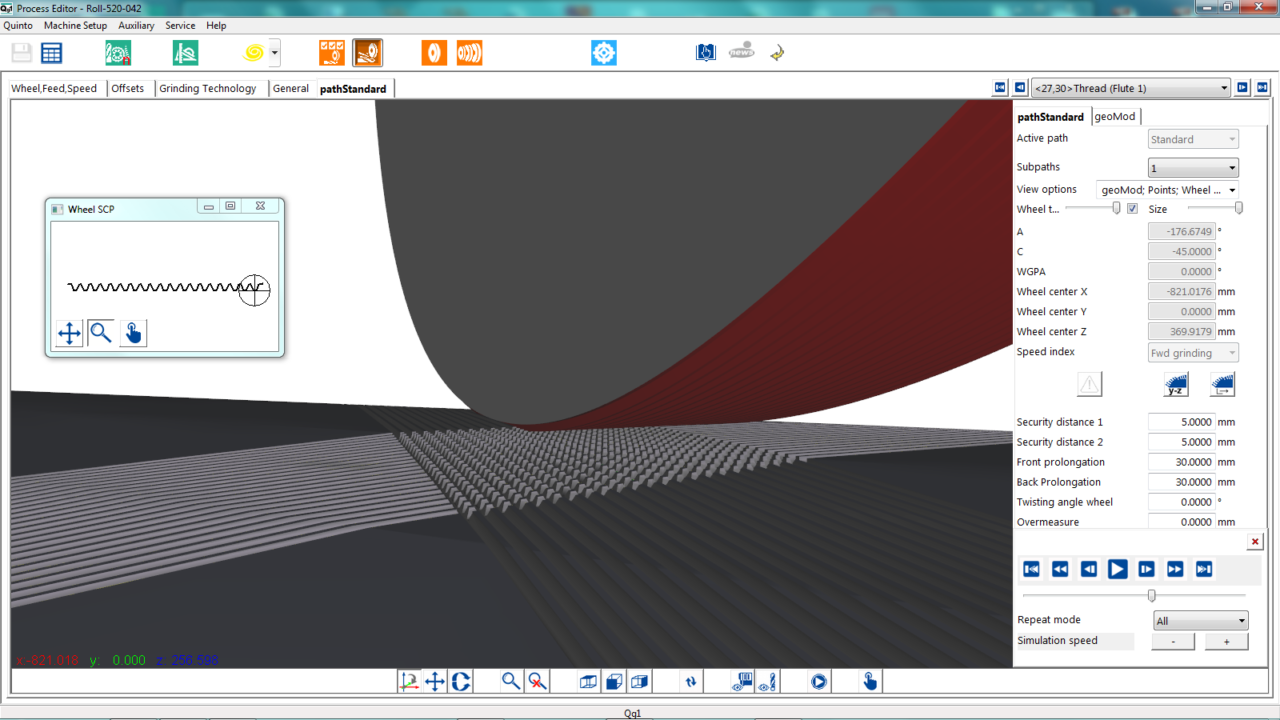

Die SCHNEEBERGER Schleiftechnikexperten und ihre bevorzugte CAD/CAM Software Qg1, haben Erfahrung im 5-Achs-Schleifen - unabhängig der Teilegröße. Die 3D-Darstellung der Teile, Schleifprozesse und Maschinensimulation sind skalierbar. Bekannte Features wie 3D-Import, automatische Berechnung von Formscheiben und Freiflächenschleifen sind auch in der Großteilfertigung gefragt.

Spezifikationen der neuen Corvus NGB 4‘500:

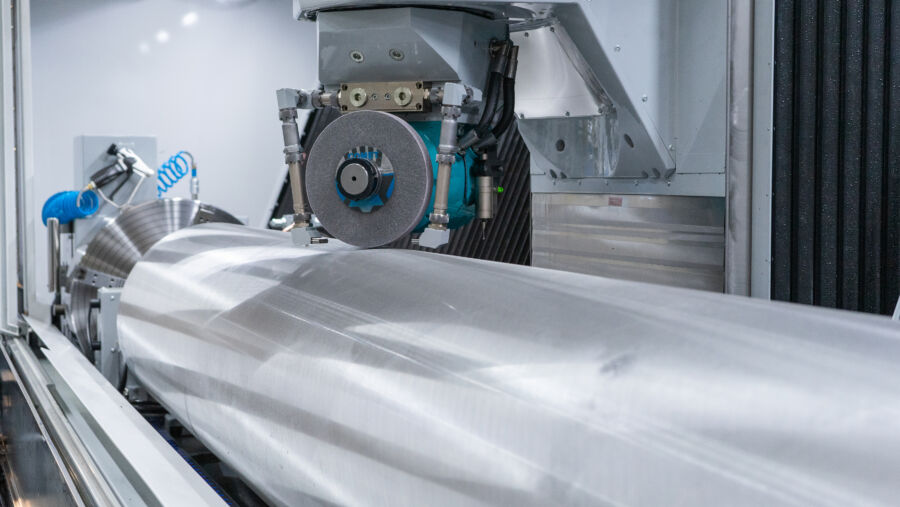

• Spannbare Werkstücklänge 5.1m, Durchmesser 600 mm und bis zu 7 t Traglast.
• 6.7 m langer Tisch mit T-Nuten
• Spannmittel passend für große Werkstücke: A-Achse und Gegenlager mit Vierbackenfutter, Magnetspannplatte, Lünetten.
• Maschinenhub: X 4’500 mm, Y 400 mm, Z 400 mm, A, B und C jeweils 360°

Bewährte Technologie der Corvus-Baureihe:

• Corvus-typische grundsolide Maschinebauweise. Adaptiert auf die neuen Dimensionen ergibt das 44 Tonnen feinster Maschinenbau.
• Perfekte Kinematik für jede Anwendung: Spindel-Schwenkachse als B- oder C-Ausführung.
• Dynamik und Präzision: Linearmotoren (optional) und hochpräzise Messsysteme
• Große Auswahl an Schleifspindeln mit Dauerleistung S1 bis 30 kW und Hochfrequenzspindeln bis 60'000 rpm.
• A-Achse mit bis zu 1‘200 Nm Direktantrieb
• Corvus kommt in fünf Längen: 850, 1‘250, 2‘100, 3‘100 und neu 4‘500 mm X-Hub

Haben Sie die passende Aufgabe für die neue Corvus NGB 4‘500? Wir beraten sie gerne: Kontaktieren Sie ihren nächstgelegenen SCHNEEBERGER-Vertriebsingenieur oder –Vertreter.
