SCHNEEBERGER GrindingHub Highlight 6/7: Componentes de alta precisión fabricados con Norma NGC
Las rectificadoras de 5 ejes de SCHNEEBERGER se han consolidado en el rectificado de las más diversas piezas de precisión. Esto se demostrará en la feria mediante curvas globoides de alta precisión para cajas de cambios paso a paso.
Tocar el componente
Sala de máquinas con dos husillos de alta frecuencia
Rectificado de las pistas de las levas
Rectificar piezas de un reductor paso a paso es algo especial

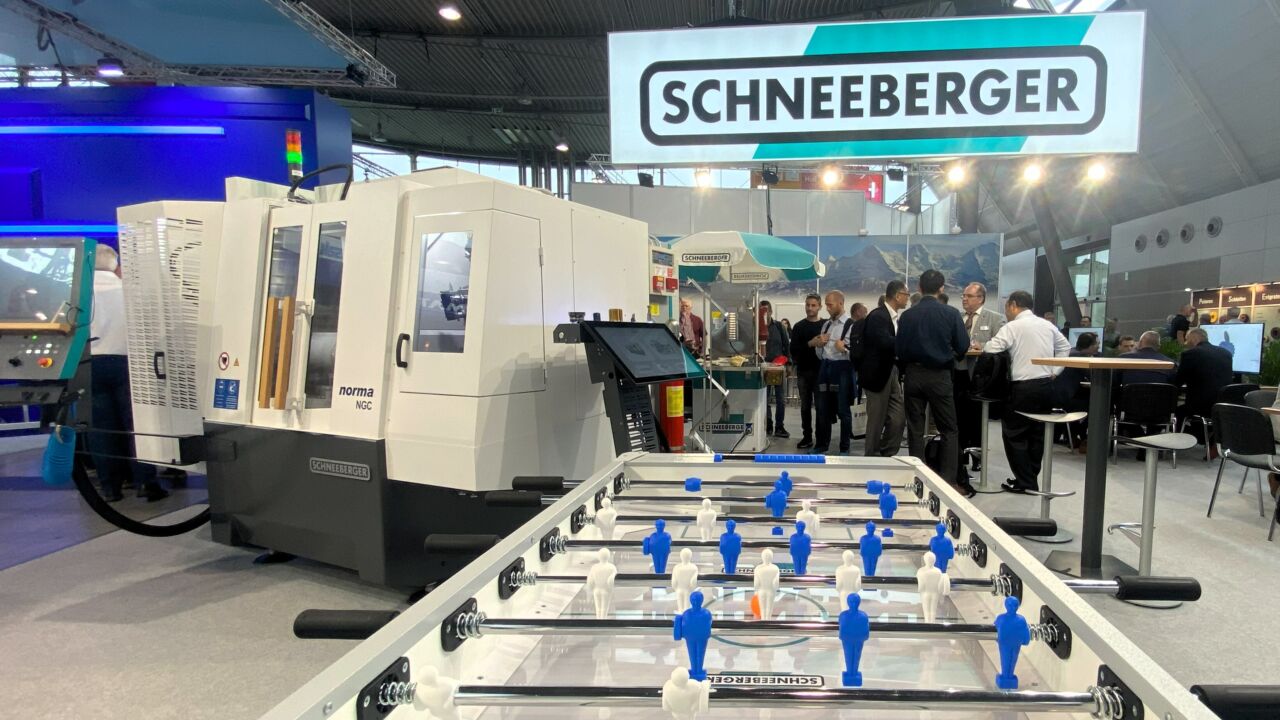

Grinding Hub 2024 Impressions 6
Para esta aplicación de rectificado, la flexible Norma NGC está configurada con dos husillos rectificadores de alta frecuencia. El husillo HF inferior desbasta con una muela abrasiva galvanizada, el husillo superior termina con una muela abrasiva cerámica rectificable.
El proceso de rectificado se programa completa y directamente mediante el software de rectificado Quinto Qg1 de SCHNEEBERGER. La base es un modelo 3D diseñado por el cliente, que se puede importar fácilmente a través de la interfaz Qg1. Alternativamente, también se puede utilizar la línea central del proceso de rectificado anterior (código G) para calcular las dos rutas de rectificado.
La variedad de aplicaciones de rectificado de piezas de precisión es ilimitada. Es un placer para nosotros asesorarle sobre el hardware y el software adecuados.
