SCHNEEBERGER GrindingHub Highlight 6/7: High-End Komponenten hergestellt mit der Norma NGC
5-Achs Schleifmaschinen aus dem Hause SCHNEEBERGER haben sich für das Schleifen von unterschiedlichsten Präzisionsteilen etabliert. An der Messe wird dies anhand hochpräziser Globoidkurven für Schrittschaltgetriebe demonstriert.
Tasten des Bauteils
Maschinenraum mit zwei Hochfrequenzspindeln
Schleifen der Nockenbahnen
Das Schleifen von Teilen eines Schrittschaltgetriebes ist schon etwas Besonderes

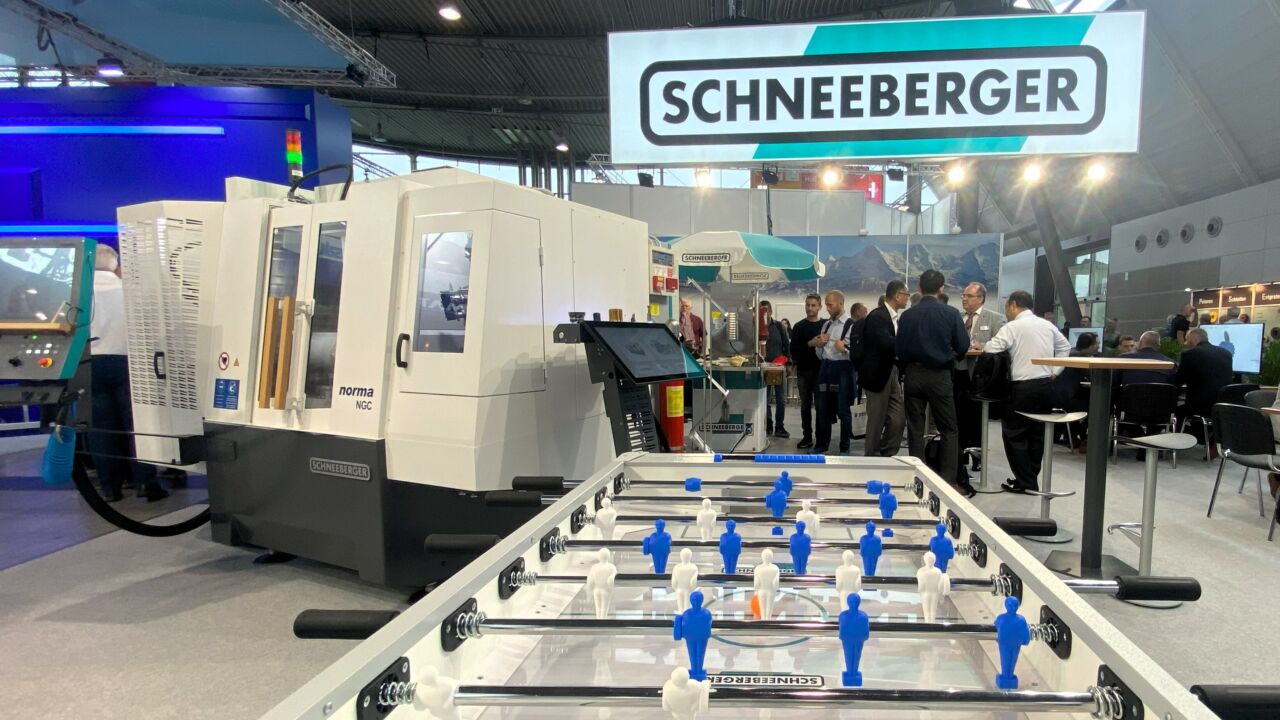

Grinding Hub 2024 Impressionen 6
Für diese Schleifanwendung ist die flexible Norma NGC mit zwei Hochfrequenz-Schleifspindeln konfiguriert. Die untere HF-Spindel schruppt mit einem galvanisch belegtem Schleifstift, die obere Spindel schlichtet mit einem abrichtbarem keramischem Schleifstift.
Die Programmierung des Schleifprozesses erfolgt vollständig und direkt über die SCHNEEBERGER Schleifsoftware Quinto Qg1. Als Basis dient ein 3D-Modell aus kundenseitiger Konstruktion, welches einfach über die Qg1-Schnittstelle importiert werden kann. Alternativ kann auch die Mittellinie des vorgelagerten Fräsprozesses (G-Code) zur Berechnung der beiden Schleifpfade verwendet werden.
Die Vielfalt an Schleifanwendungen von Präzisionsteilen ist unbegrenzt. Die Beratung zur richtigen Hard- und Software ist uns ein Vergnügen.
