SCHNEEBERGER GrindingHub Points fort 6/7: Des composants haut de gamme fabriqués avec Norma NGC
Les rectifieuses 5 axes de SCHNEEBERGER se sont imposées pour la rectification d'une grande variété de pièces de précision. Cela sera démontré lors du salon grâce à des courbes globoïdes de haute précision pour les réducteurs pas à pas.

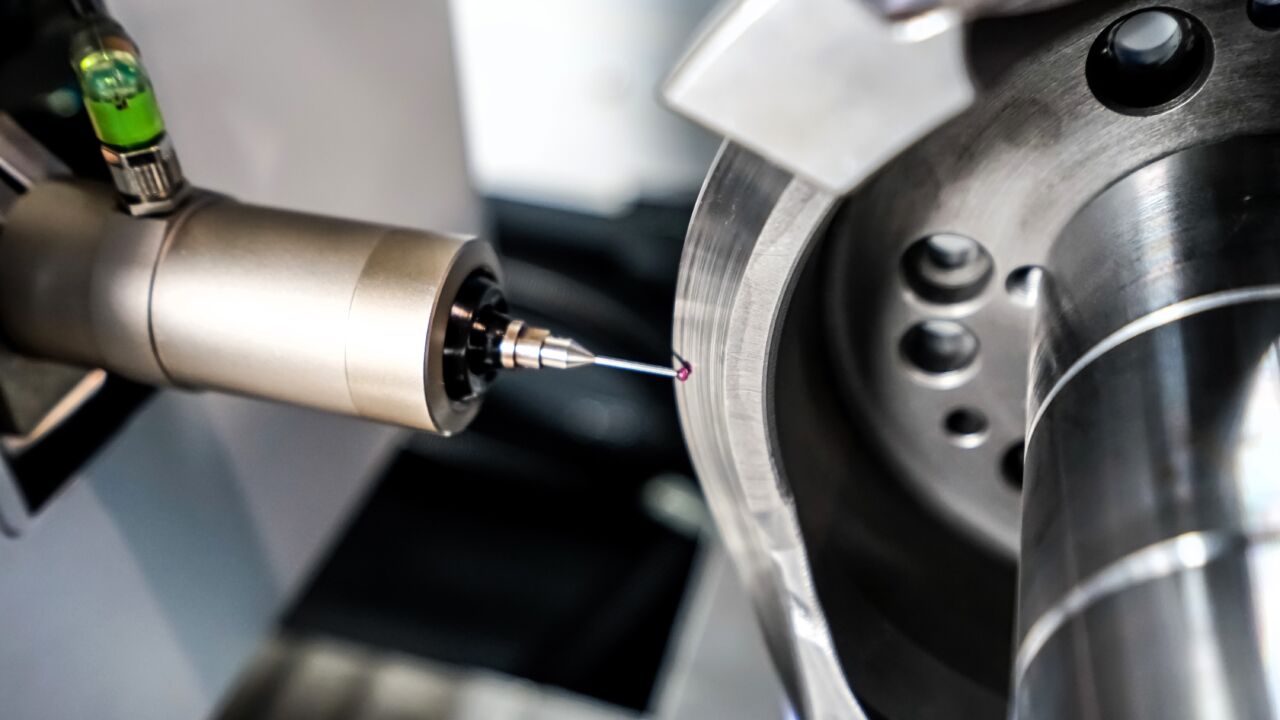

Palpage de la pièce

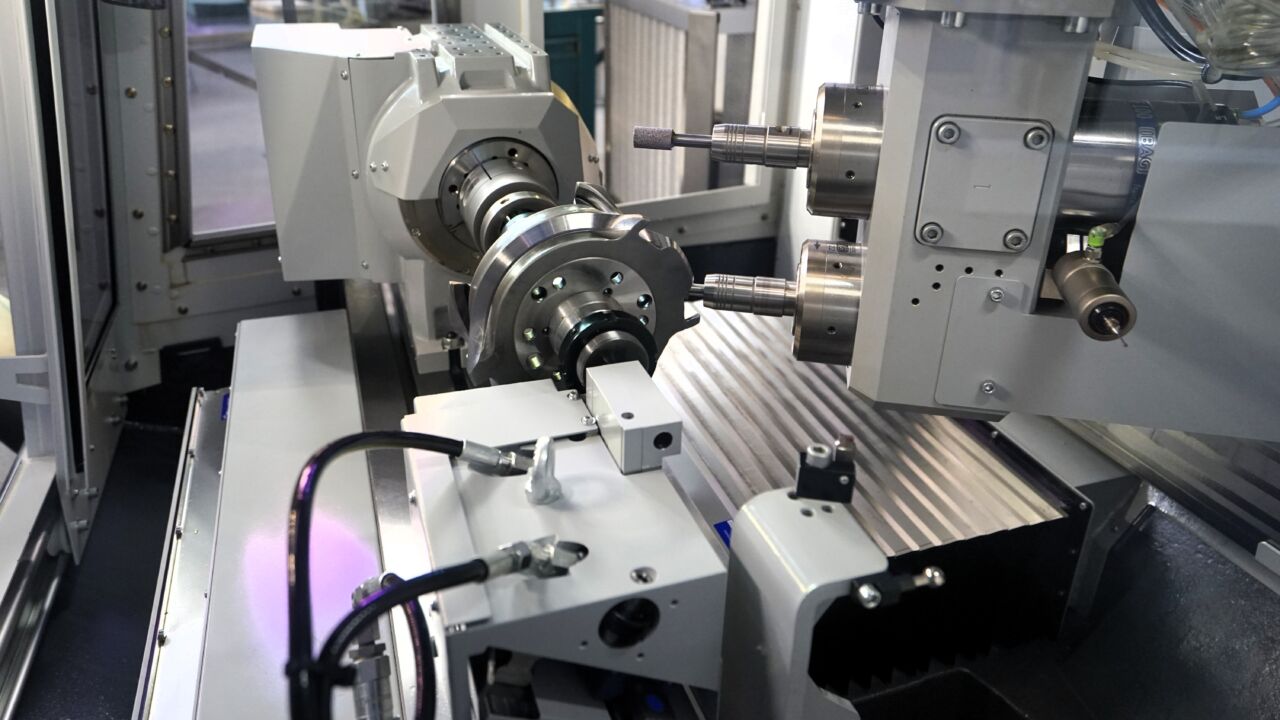

Salle des machines avec deux broches à haute fréquence

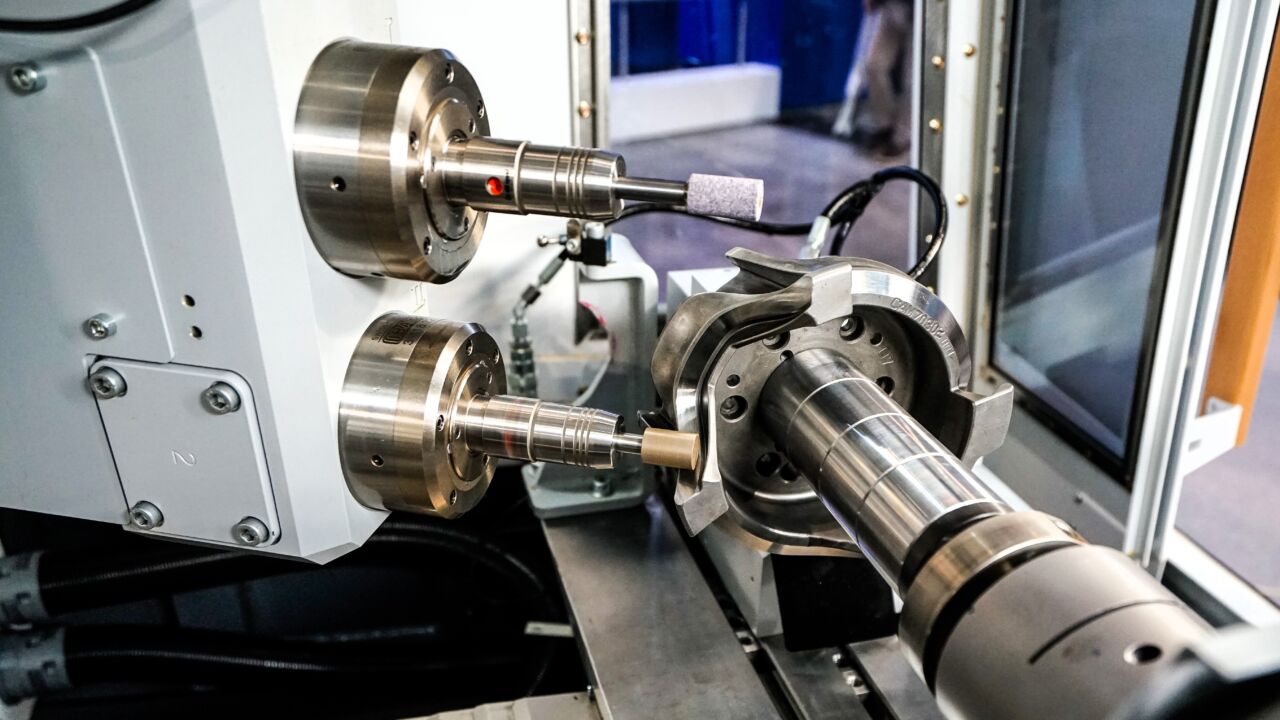

Rectification des pistes de came
La rectification de pièces d'une boîte de vitesses pas à pas est quelque chose de très particulier.

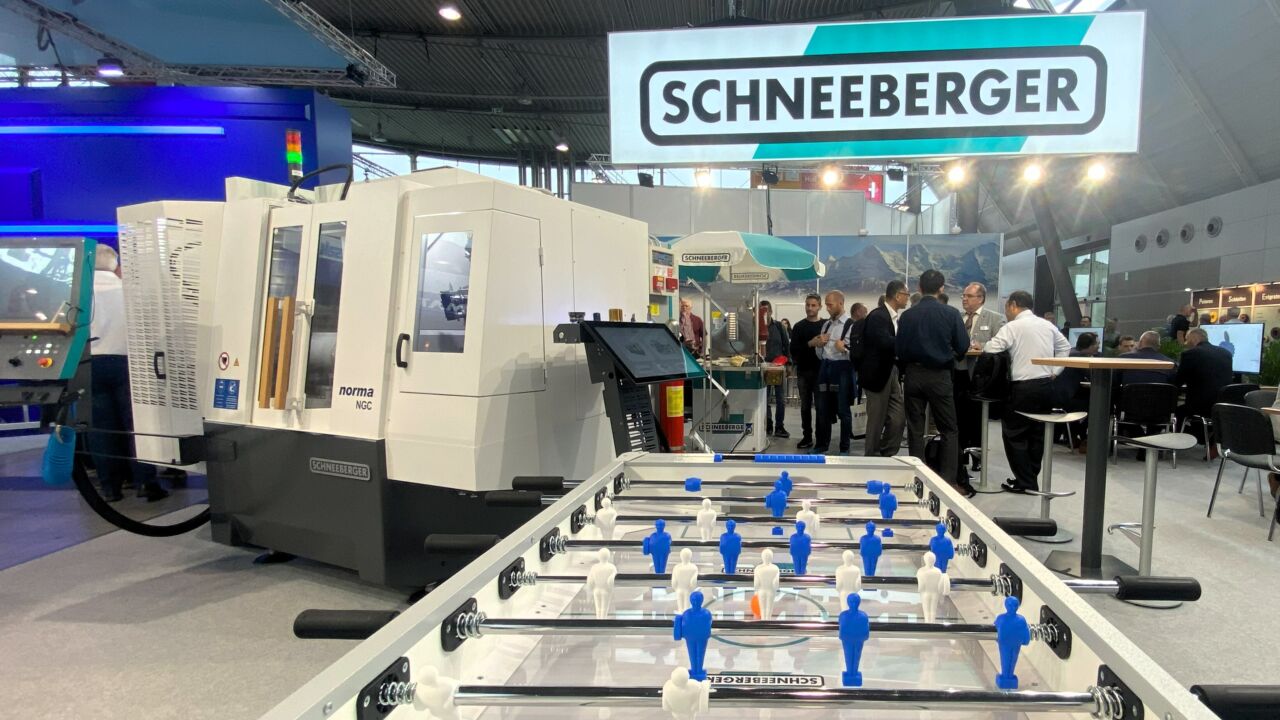

Grinding Hub 2024 Impressions 6
Pour cette application de rectification, la Norma NGC flexible est configurée avec deux broches de rectification haute fréquence. La broche HF inférieure ébauche avec meule tige galvanisée, la broche supérieure termine avec une meule en céramique dressable.
Le processus de rectification est entièrement et directement programmé via le logiciel de rectification SCHNEEBERGER Quinto Qg1. La base est un modèle 3D issu du design du client, qui peut être facilement importé via l'interface Qg1. Alternativement, la ligne médiane du processus de fraisage en amont (code G) peut également être utilisée pour calculer les deux trajectoires de meulage.
La variété des applications de meulage pour pièces de précision est illimitée. C'est un plaisir pour nous de vous conseiller sur le matériel et les logiciels appropriés.
