Accionamiento de ejes

Husillo de bolas circulantes o motores lineales altamente dinámicos

Husillo de afilado

Potencia de husillo de afilado de 33kw punta, máxima potencia para producción de grandes herramientas con elevado poder de arranque de viruta

Cargador de muelas 7 posiciones

Cambiador automático de muelas abrasivas para paquetes de muelas abrasivas con toberas de refrigerante

Robot 6 ejes

Máxima flexibilidad y autonomía con hasta 14 palets de 300 x 300 mm

Cinemática

Cinemática de 6 ejes con la herramienta en el centro de rotación del eje de rotación

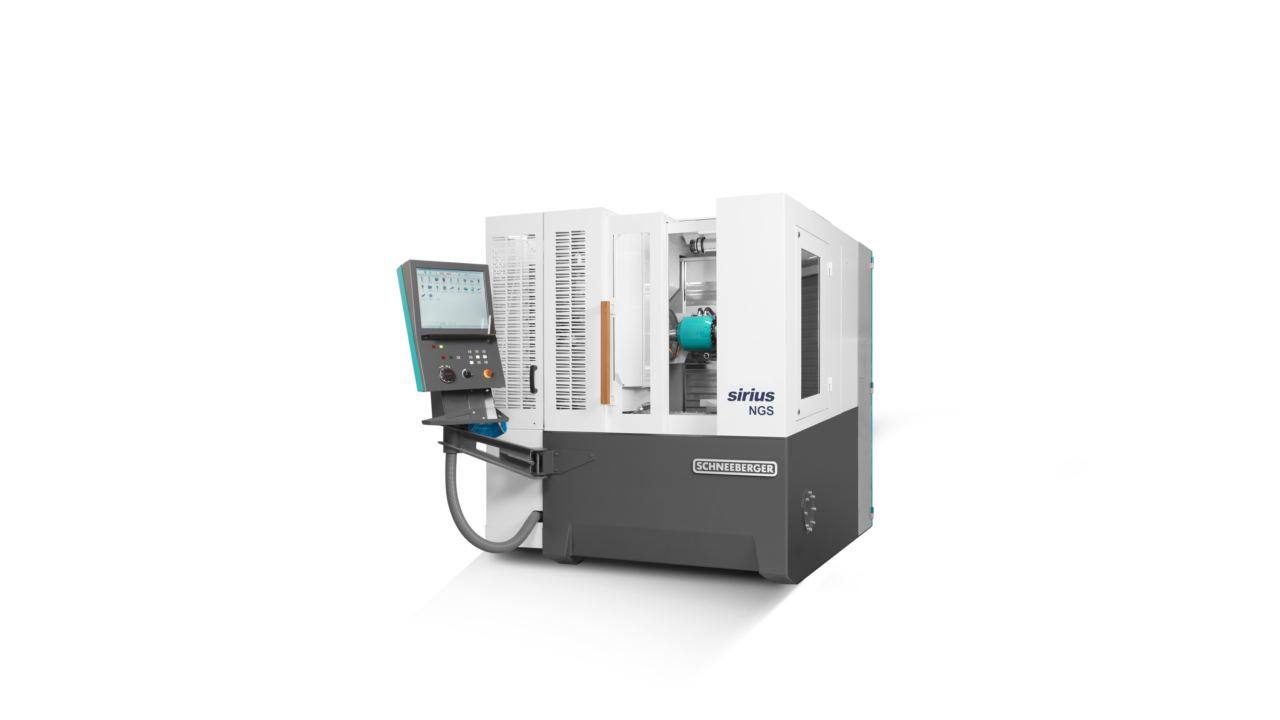

sirius NGS

Rectificado dinámico y de alta precisión: concepto cinemático ideal para el afilado de insertos y rectificado de piezas de gran precisión.

Afiladora CNC de 6 ejes de gran rendimiento y autonomía para la producción en serie de insertos, herramientas de perfilado, así como el afilado de componentes de alta precisión.

Sirius NGS es una afilado y rectificado CNC de 6 ejes con motores lineales y de alto par para la producción en serie de todos los tipos de perfiles. Las muelas abrasivas de hasta 300 mm de diámetro y la estabilidad de proceso relacionada están a la altura de las más altas exigencias de precisión. El reavivado y la medición durante el proceso garantizan una precisión constante, aumentan la flexibilidad y posibilitan una gran autonomía. El robot de 6 ejes carga piezas complejas a rectificar por varios lados en el medio de sujeción específico y, simultáneamente, durante el tiempo no productivo, puede llevar a cabo otras tareas como la señalización de las piezas con láser.

Accesorios para la ampliación individual de la gama de aplicación y para el aumento de la productividad:

  • Robot de 6 ejes para la carga de piezas con capacidad para 2, 4 o 10 palets
  • Señalización de las piezas con láser
  • Cargador de muelas abrasivas con 7 paquetes de muelas abrasivas incl. toberas para refrigerante
  • Unidad de rectificado, para el rectificado y afilado de perfiles
  • Contrapunto hidráulico
  • Luneta hidráulica
  • Pinzas de sujeción, soporte de insertos
  • Sistemas de filtración del refrigerante
  • Aspiración de neblina
  • Sistema de extinción de CO2




Triangle Insert with face Profile on Schneeberger CNC tool grinder sirius

Datos técnicos

Ejes:

X: 400 mm, eje longitudinal, motor lineal, resolución 10 nanómetros

Y: 350 mm, carro transversal, motor lineal, resolución 10 nanómetros

Z: 280 mm, eje vertical, motor lineal, resolución 10 nanómetros

A: portaherramientas, rotación libre, motor de alto par, HSK80, resolución 0,000045°

B: eje orientable, 270°, resolución 0,000045°

F: eje giratorio, 270°, motor de alto par, resolución 0,000045°


Control:

FANUC 3x Series, 6 ejes controlados,

monitor TFT en color de 19”, pantalla táctil, USB 3.0


Cargador:

Robot FANUC, 2 palés de 300 x 300 mm o pila de 10 palés,

cargador de muelas automático con 7 posiciones para hasta 21 muelas


Cabezal de afilado:

Husillo portamuelas doble, HSK50, 5 kW (100%), 7 kW (60%), accionamiento directo, refrigerado por

líquido, o husillo automático para cargador de muelas, HSK50

o husillo portamuelas doble HSK80, 10 kW (100%), 13 kW (60%), accionamiento directo, refrigerado

por líquido


Peso:

4'000 kg


Dimensiones

siriusNGS_Layout_3.png#asset:2304siriusNGS_Layout_2.png#asset:2303siriusNGS_Layout_1.png#asset:2302

"
