Tecnología médica

Afilado de escofinas, fémur, agujas de biopsia, sierras óseas y brocas dentales

El software soportado gráficamente y la tecnología de 5 ejes altamente precisa sirven para la elaboración rápida y sin complicaciones de las piezas y herramientas médicas, desde la creación del programa de afilado en QUINTO Qg1 hasta el afilado de la primera buena pieza.

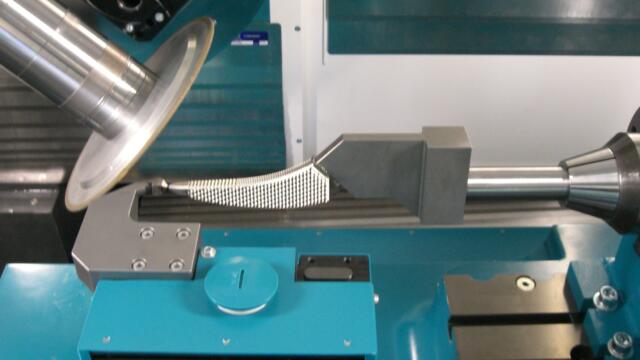

Hüftraspel Schneeberger

Lima para huesos

Las limas para huesos y las escofinas para caderas se pueden programar en una sola sujeción basándose en un modelo 3D preestablecido con QUINTO Qg1. Las rutas de afilado a lo largo de las texturas se generan automáticamente y se enlazan con la operación.

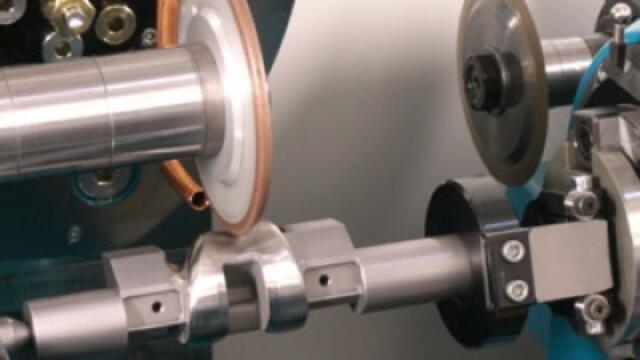

Femur

Articulación de la rodilla y fémur

Afilado de fémur a partir de un modelo en 3D preestablecido en QUINTO Qg1, en una sola sujeción. La cantidad de las rutas de afilado, la distancia y la dirección se pueden escoger libremente a lo largo de las texturas.

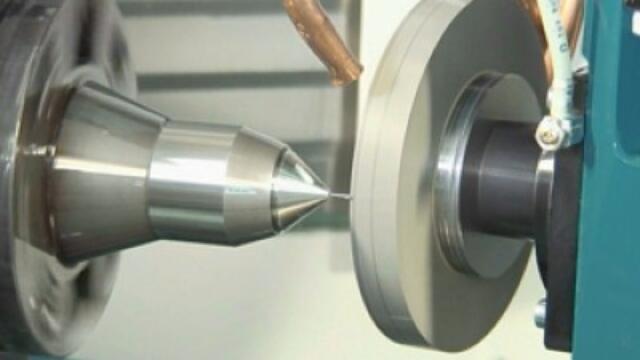

Biopsienadel

Agujas de biopsia

Agujas de biopsia con forma de muñón, cónica, de afilado inclinado o con puntas especiales. Con el fin de evitar la formación de rebabas, se afila de forma oscilante y se reaviva a intervalos regulares. Hay un sistema automático de carga y descarga disponible.

Knochensägen

Sierras óseas

Existen sierras óseas para el empleo quirúrgico en numerosas variantes y tamaños. El dentado se afila con una muela abrasiva en forma de V de CBN (nitruro de boro cúbico) o corindón. El dentado puede ser recto o escalonado, mientras la forma de la sierra puede ser recta o curvada. Hay sistemas de carga automáticos a disposición.

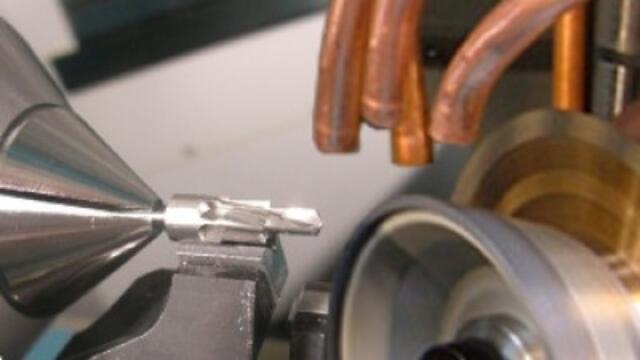

Dentalbohrer

Brocas dentales

Brocas dentales y herramientas de ortopedia maxilar. Las formas perfiladas se leen como archivo DXF en el software QUINTO. La producción se lleva a cabo de manera automatizada por robot.

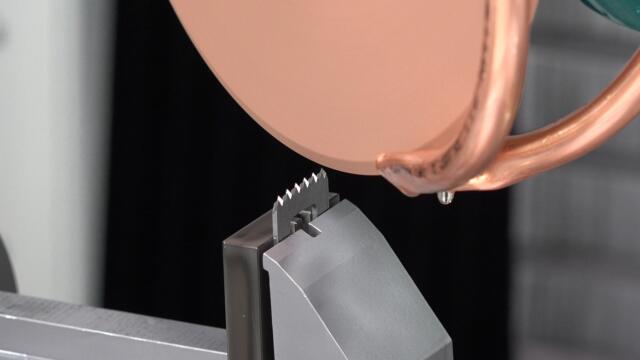

Sierra para hueso diseñada en Qg1, producida en una Norma NGC de Schneeberger

Para muchas aplicaciones de rectificado, la industria médica se basa en el software Schneeberger y máquinas CNC de 5 ejes. El software CAD/CAM Qg1 ofrece tanto: Importación de modelo STEP 3D, así como programación basada en parámetros de diversas herramientas como sierras óseas, raspas de cadera, fresas dentales e instrumentos.

Producción de limas rotativas con Aries NGP Production Scara

Tan diversas son las geometrías de las limas rotativas, como diversas son las posibilidades en el software de rectificado Qg1. Para aplicaciones en el sector de fabricación, médico o dental, las geometrías están disponibles con solo pulsar un botón. Además de la solución de software, SCHNEEBERGER ofrece el contingente completo de hardware en la forma de la máquina de rectificado CNC de 5 ejes, sistemas de carga y la automatización más rápida.

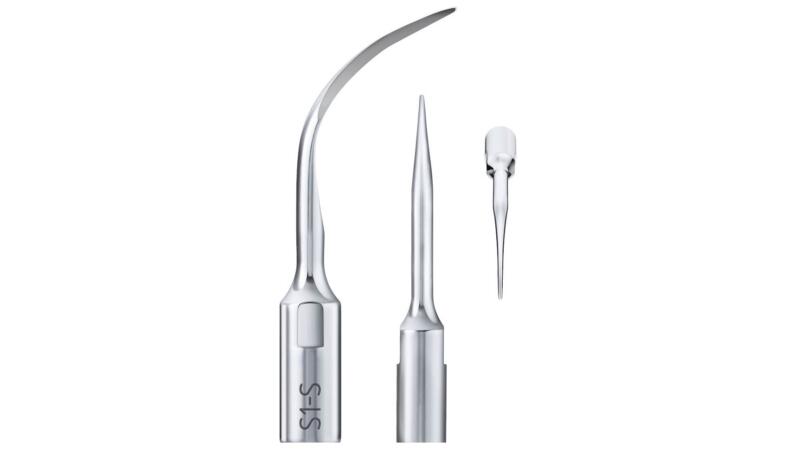

Varias herramientas quirúrgicas son hechas por Mectron en una máquina afiladora SCHNEEBERGER

Mectron confía en las afiladoras CNC de SCHNEEBERGER

Mectron invierte en una SCHNEEBERGER Aries NGP , la afiladora compacta de 5 ejes CNC.
