Medizinaltechnik

Schleifen von Raspeln, Knieimplantat Femur, Biopsienadeln, Knochensägen und Dentalbohrern

Das mühelose und schnelle Fertigen der medizinischen Werkstücke und Werkzeuge, vom Erstellen des Schleifprogramms in QUINTO Qg1 bis zum Schleifen des ersten Gutteils, dienen die grafisch unterstützte Software und die hochpräzise 5-Achsen-Technologie.

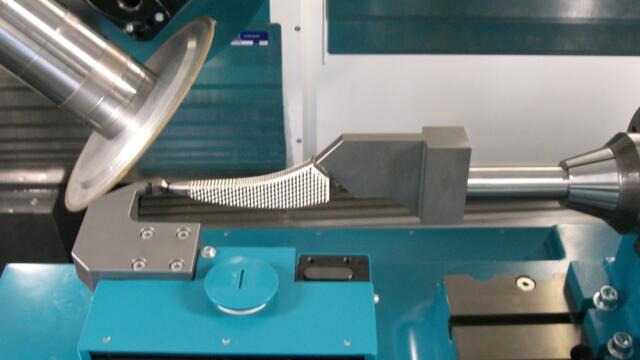

Hüftraspel Schneeberger

Knochenraspel

Knochenraspel und Hüftraspel können in einer Aufspannung basierend auf einem vorgegebenen 3D-Modell mit QUINTO Qg1 programmiert werden. Die Schleifpfade entlang der Texturen werden mit automatisch erzeugt und mit den Operation verknüpft.

Femur

Knieimplantat Femur

Knieimplantat Femur schleifen basierend auf einem vorgegebenen 3D-Modell in QUINTO Qg1, in einer Aufspannung. Die Anzahl der Schleifpfade, Abstand und Richtung können frei entlang der Texturen gewählt werden.

Biopsienadel

Biopsienadeln

Biopsienadel in Formen wie stumpf, konisch, schrägschliff oder mit speziellen Spitzen. Um Gratbildung zu vermeiden, wird oszillierend geschliffen und regelmässig abgerichtet. Ein automatisches Be- und Entladesystem ist verfügbar.

Knochensägen

Knochensägen

Knochensägen für den chirurgischen Einsatz gibt es in zahlreichen Varianten und Größen. Die Zähne werden mit einer V-Form-Schleifscheibe aus CBN oder Edelkorund geschliffen. Die Zähne können gerade oder versetzt angeordnet sein, die Form der Säge kann geradlinig oder gekrümmt sein. Automatische Beladesysteme sind verfügbar.

Dentalbohrer

Dentalbohrer

Dentalbohrer und Kieferorthopädie-Werkzeuge. Profilformen werden als DXF-Datei in die QUINTO - Software eingelesen. Die Produktion erfolgt roboter-automatisiert.

Knochensäge konstruiert in Qg1, geschliffen auf einer SCHNEEBERGER Norma NGC

Für viele Schleifanwendungen verlässt sich die Medizinalindustrie auf SCHNEEBERGER-Software und 5-Achsen-CNC-Maschinen. Die CAD/CAM-Software Qg1 bietet beides: den Import von 3D STEP-Modellen, sowie die parameterbasierte Programmierung verschiedener Werkzeuge, wie Knochensägen, Hüftraspeln, Dental-Bohrer und -Instrumente.

Frässtift Produktion mit Aries NGP Production Scara

So vielfältig wie Frässtift-Geometrien, so zahlreich die Möglichkeiten der Schleifsoftware Qg1. Für Anwendungen in der Fertigung, Medizinal- und Dentaltechnik sind sie auf Knopfdruck verfügbar. Nebst Software bietet SCHNEEBERGER eine Hardware-Komplettlösung mit 5-Achs-CNC-Schleifmaschine, Spannmittel und schnellster Automation.

Diverse chirurgische Werkzeuge von Mectron werden auf einer SCHNEEBERGER-Schleifmaschine hergestellt.

Mectron setzt auf SCHNEEBERGER CNC-Schleifmaschinen

Mectron investiert in eine SCHNEEBERGER Aries NGP, die kompakte 5-Achsen-CNC-Schleifmaschine.
