Spannmittel zu SCHNEEBERGER Schleifmaschinen

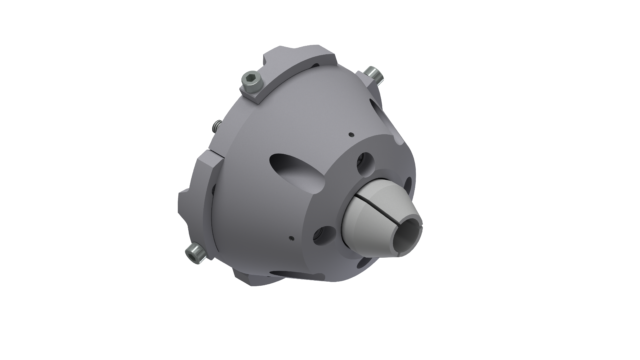

Spannzangenaufnahme W20 / W25

Ultra präzise automatische Spannzangenaufnahme mit Feineinstellung von Rundlauf und Taumel des Werkzeuges innerhalb 5μm.

• Spannzange W20 / W25

• Spannzange Ø0.5 mm bis Ø20 mm, respektive Ø25 mm

• Aufnahmenlänge ab Stirnfläche der A-Achse 60 mm

• Automatisch Betätigung

• Rundlauf und Taumel < 5μm

• Werkzeugkegel HSK 80 oder ISO 50

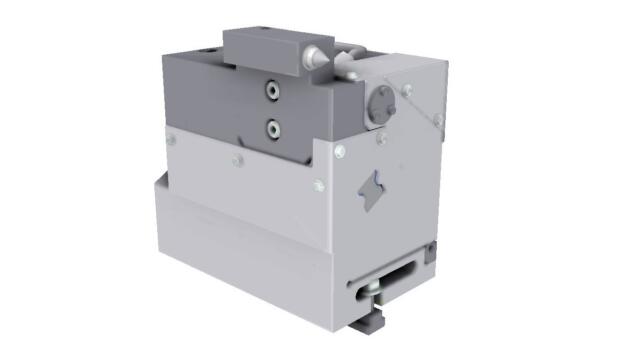

Reitstock hydraulisch X50 / X100

Reitstock hydraulisch mit X-Hub 50 mm, solides und stabiles Design mit einfach austauschbarer Hartmetall-Spitze wie Abgesetze Spitzen, Hohlspitzen oder Mitdrehende Spitze. Reitstockspitze mit Feinverstellung horizontal und vertikal.

• Spitzenhöhe 210 mm

• Hub, horizontal 50 mm bzw. 100 mm

• Feineinstellung, horizontal ± 0,75 mm

• Feineinstellung, vertikal ± 0,75 mm

• Gewicht ca. 22 kg bzw. 30 kg

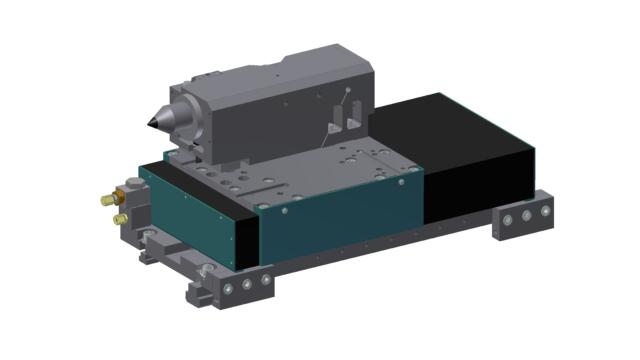

Reitstock hydraulisch X150

Reitstock hydraulisch mit X-Hub 150 mm, solides und stabiles Design mit einfach austauschbarer Hartmetall-Spitze wie Abgesetze Spitzen, Hohlspitzen oder Mitdrehende Spitze. Reitstockspitze mit Feinverstellung horizontal und vertikal.

• Spitzenhöhe 210 mm

• Hub, horizontal 150 mm

• Feineinstellung, horizontal ± 1,0 mm

• Feineinstellung, vertikal ± 0,5 mm

• Gewicht ca. 52 kg

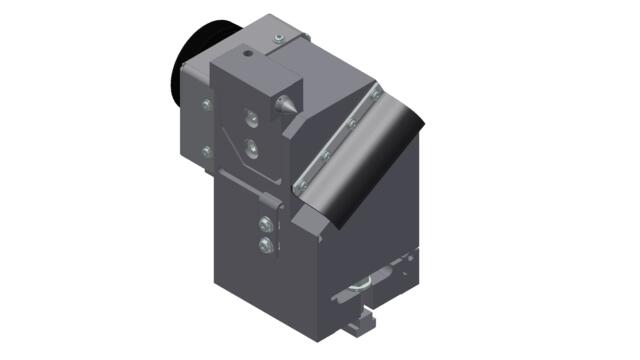

Reitstock manuell

Reitstock manuell mit X-Hub 50 mm, solides und stabiles Design mit einfach austauschbarer Hartmetall-Spitze wie Abgesetze Spitzen, Hohlspitzen oder Mitdrehende Spitze. Reitstockspitze mit Feinverstellung horizontal und vertikal.

• Spitzenhöhe 151mm oder 210 mm

• Hub, horizontal 50 mm

• Feineinstellung, horizontal ± 0,75 mm

• Feineinstellung, vertikal ± 0,75 mm

• Gewicht ca. 12 kg

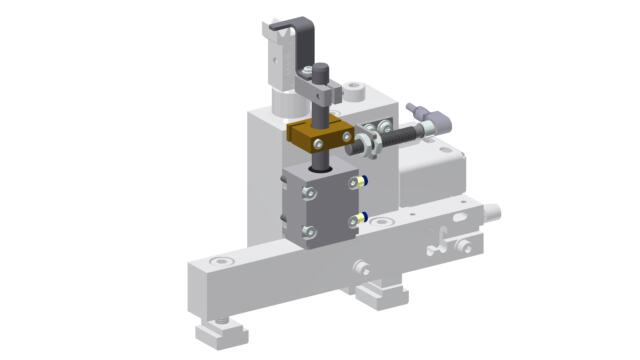

Lünette hydraulisch

Die hydraulische Lünette mit optionalem Niederhalter in schlankem Design und höchster Stabilität. Das V-Prisma oder die Halbschale ist in einfachen Schritten austauschbar und Einstellbar in der vertikalen und horizontalen Position sowie im Winkel.

• Spitzenhöhe 151mm oder 210 mm

• Hub vertikal 20 mm

• Feineinstellung vertikal 5 mm

• Feineinstellung horizontal +/- 0.5 mm

• Winkeleinstellung vertikal +/- 1.5°

• Winkeleinstellung horizontal +/- 1.5°

• Prisma für Ø 0.05 – 22mm (Optional)

• Prismabreite 2 – 90 mm

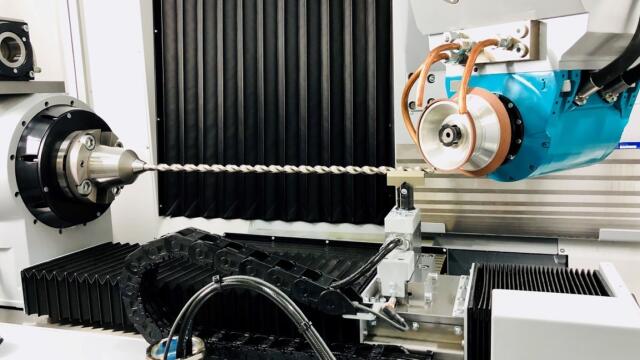

CNC-Lünette

Die CNC Lünette mit hydraulischem Z-Hub und optionalem Niederhalter in schlankem Design und höchster Stabilität. Das V-Prisma oder die Halbschale ist in einfachen Schritten austauschbar und Einstellbar in der vertikalen und horizontalen Position sowie im Winkel.

• Spitzenhöhe 210 mm

• CNC-Hub 210 mm, 320 mm oder 440 mm

• Hub vertikal 20 mm

• Feineinstellung vertikal 5 mm

• Feineinstellung horizontal +/- 0.5 mm

• Winkeleinstellung vertikal +/- 1.5°

• Winkeleinstellung horizontal +/- 1.5°

• Prisma für Ø 0.05 – 22mm (Optional)

• Prismabreite 2 – 90 mm

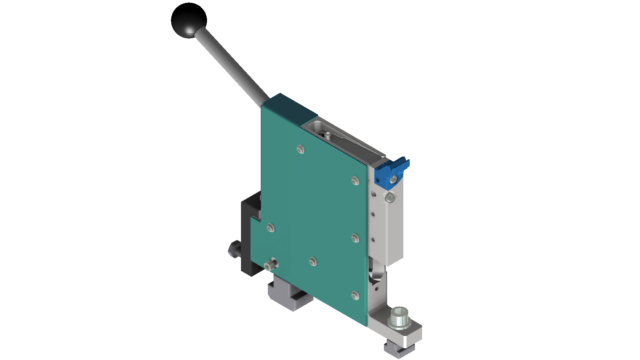

Lünette manuell

Die manuelle Lünette mit Federrückstellung in schlankem Design und höchster Stabilität. Das V-Prisma oder die Halbschale ist in einfachen Schritten austauschbar und Einstellbar in der vertikalen und horizontalen Position sowie im Winkel.

• Spitzenhöhe 151mm oder 210 mm

• Hub vertikal 20 mm

• Feineinstellung vertikal 5 mm

• Feineinstellung horizontal +/- 0.5 mm

• Winkeleinstellung vertikal +/- 1.5°

• Winkeleinstellung horizontal +/- 1.5°

• Prisma für Ø 0.05 – 22mm (Optional)

• Prismabreite 2 – 90 mm

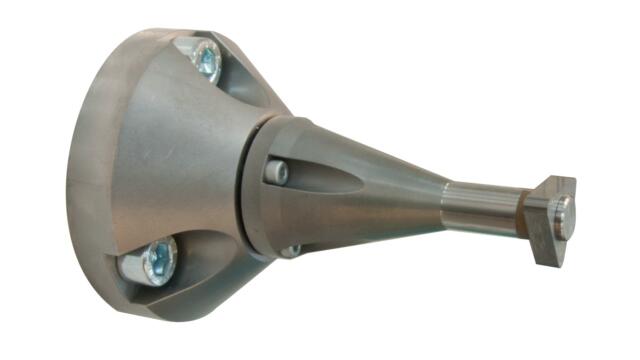

Spannnagel TTC

Spannen des Werkstücks bzw. der Wendeschneidplatten durch die Bohrung, ermöglicht die Bearbeitung aller Seiten. Der Spannnagel ist die wirtschaftlichste Lösung für die Produktion von Wendeschneidplatten mit Bohrung, zum Schleifen von Profil, Umfang und Spanbrechern.

Vorteile:

• kompakte und flexible Bauweise
• schnelle Montage am Teilkopf

Dimensionen der Werkstücke:

• Werkzeug-ID min. 6 mm
• Werkzeug-ID max. 40 mm
• Werkzeugbreite max. 15 mm

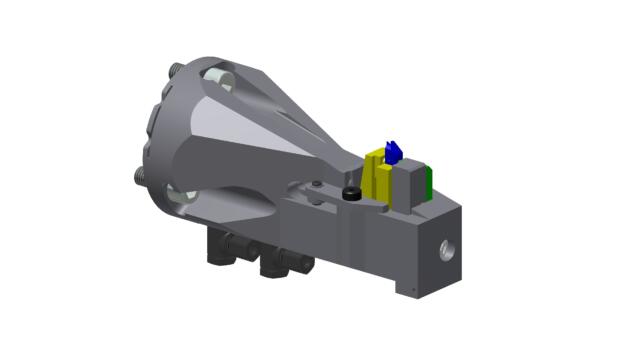

Kasettenspannsystem CTC

Das solide und stabile Design dieses Kasettenspannsystem ist mit einer Ein- oder Zweiwege-Hydraulik ausgestattet, abhängig von der Geometrie der Wendeschneidplatte. Das Kasettenspannsystem ist der perfekte Weg um ein- oder zweiseitigen Werkstücken bzw. Wendeschneidplatten zu bearbeiten. Die Hauptanwendungen sind Umfang-, Profil- und Spanbrecherschleifen.

Vorteile:

• kompakte, platzsparende Bauweise
• schnelle Montage am Teilapparat
• einfache und präzise Umbau auf eine andere Kasette

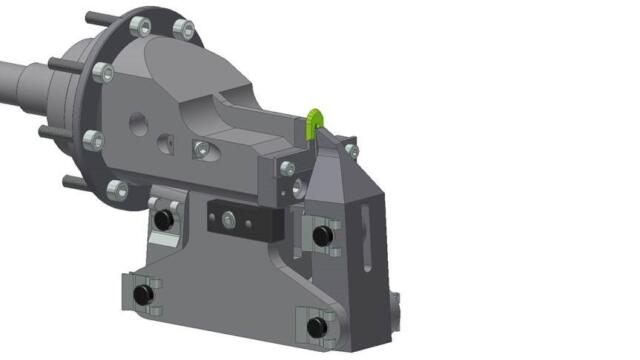

Referenzspannsystem RPCV

Das hydraulische Referenzspannsystem ermöglicht ein fünfachsiges Profilschleifen von ein- oder mehrseitigen Werkstücken bzw. Wendeschneidplattenmit. Die hohe Wiederholgenauigkeit eignet sich perfekt für die automatisierte Serienfertigung. Die Halterung ist voll integriert in die Schleifsoftware QUINTO und ist mit einem HSK- oder ISO-Werkzeugkegel ausgestattet. Die Hartmetall-Referenzplatten sind auf einfache Weise austauschbar.

Technische Daten

• Automatisierung mit Hydraulik
• Messerstärke 1,5 - 5,0 mm
• Max. Einsetzbreite 100 mm
• Taper HSK oder ISO

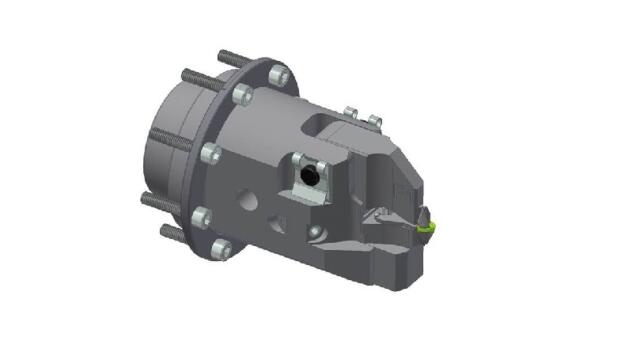

Referenzspannsystem RPCH

Das hydraulische Referenzspannsystem ermöglicht ein fünfachsiges Profilschleifen von ein- oder mehrseitigen Werkstücken bzw. Wendeschneidplattenmit. Die hohe Wiederholgenauigkeit eignet sich perfekt für die automatisierte Serienfertigung. Die Halterung ist voll integriert in die Schleifsoftware QUINTO und ist mit einem HSK- oder ISO-Werkzeugkegel ausgestattet. Die Hartmetall-Referenzplatten sind auf einfache Weise austauschbar.

Technische Daten

• Automatisierung mit Hydraulik
• Messerstärke 1,5 - 5,0 mm
• Max. Einsetzbreite 100 mm
• Taper HSK oder ISO

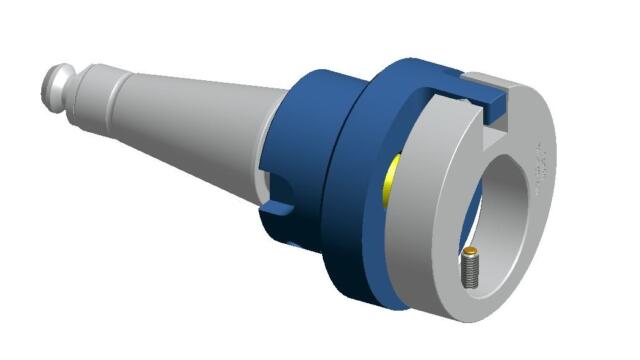

Mitnehmersystem

Das innovative Mitnehmersystem konzentriert sich auf die Verwendung der kleinstmöglicher Sicherungsring für großen Werkzeugschaft Durchmesser und erreichen eine maximale Stabilität. Die System verhindert das Umkehrspiel vollständig. Abhängig von die Werkzeuggröße verschiedene Spitzen verwendet werden. Die Vorrichtung wird mit einem ISO50-Werkzeugkegel und mit einer Spitzenwinkel 60 °. Der Vorteil dieser Vorrichtung liegt in der einfachen und schnellen Handhabung. Austausch der Führungsbuchsen und des festen Materials Konstruktion, gebaut für Präzisionswerkzeuge. Besonderer Vorteil bei Wälzfräsern mit Rillenspaltentiefe die in der Nähe des Schaftdurchmessers liegen könnten.

Technische Daten

• Werkzeugschaft-Ø min. 6 mm
• Werkzeugschaft-Ø max. 175 mm
