Kaltumformwerkzeuge: Produktion mit Qg1
Neu auch in Qg1: Flache Kaltumformwerkzeuge, sogenannte Walzbalken, Flachbacken, runde Kaltumformwerkzeuge, inkrementelle Rundwerkzeuge oder Roll-Segmentwerkzeuge - Qg1 hat sie alle im Griff.
CAD/CAM Schleifsoftware Qg1: Profildefinition durch Parameter-Eingabe anhand einer dxf-Profilkurve oder direkt aus einer 3D-STEP-Datei.
Zwei flache Werkzeuge zum Rollen von Keilwellen, geschliffen auf einer corvus NGB. Werkzeugabmessung je 610 x 52 mm
CAD/CAM Schleifsoftware Qg1: Werkzeug zum Rollen einer Keilverzahnung. Höchste Produktivität dank Simultan-Schliff von 36 Zähnen.
Zwei runde Werkzeuge zum Rollen von Schneckenwellen, geschliffen auf einer gemini NGM. Werkzeugabmessung je Ø 174 x 50 mm

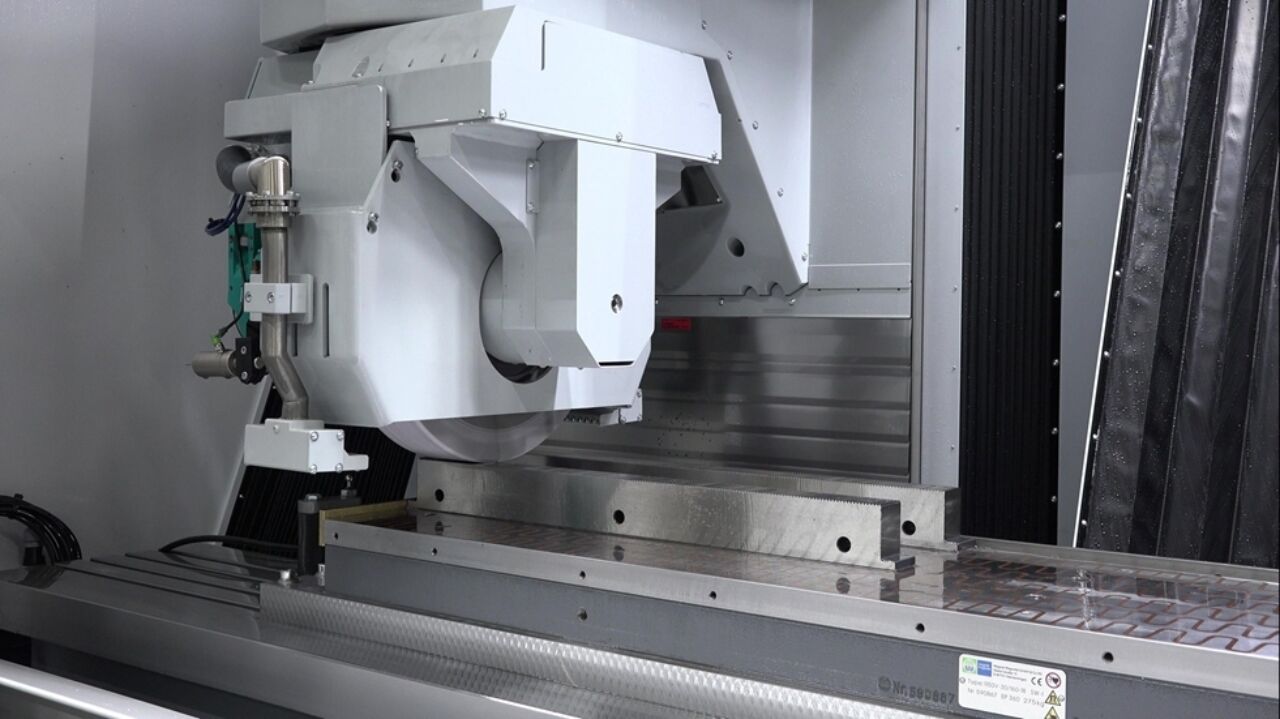

Walzbalken für das Rollen von Gewinden, Keilwellen oder Schmiernuten können mit Einzelzahnscheiben oder mit Segmentscheiben hergestellt werden. Typische Werkzeuglängen von 1‘250 mm sind dabei kein Problem. Auf einer SCHNEEBERGER corvusNGB kommen Schleifscheiben bis zu einer Breite von 120 mm zum Einsatz.

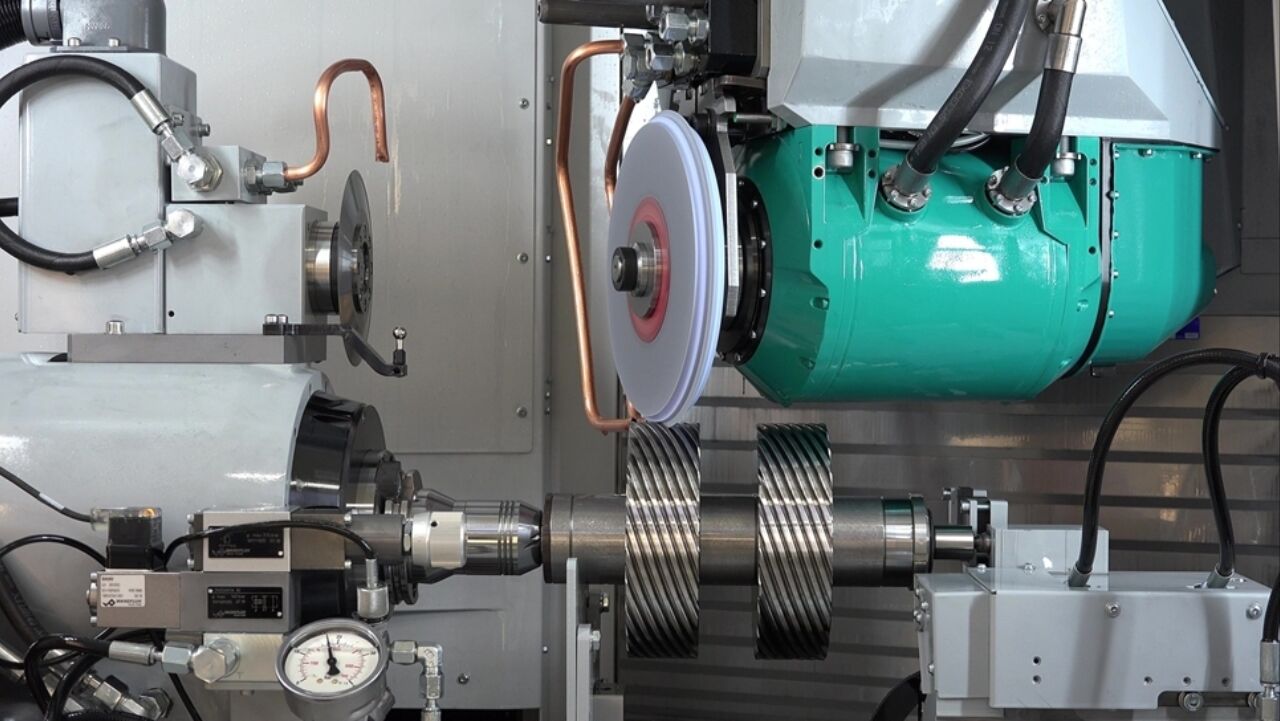

Runde Umformwerkzeuge für das Rollen von Gewinden, Keilwellen, Umlaufspindeln oder Schneckenwellen können ebenfalls mit Einzelzahnscheiben oder mit Segmentscheiben hergestellt werden. Werkzeugdurchmesser bis 300 mm sind auf einer SCHNEEBERGER geminiNGM effizient herstellbar.

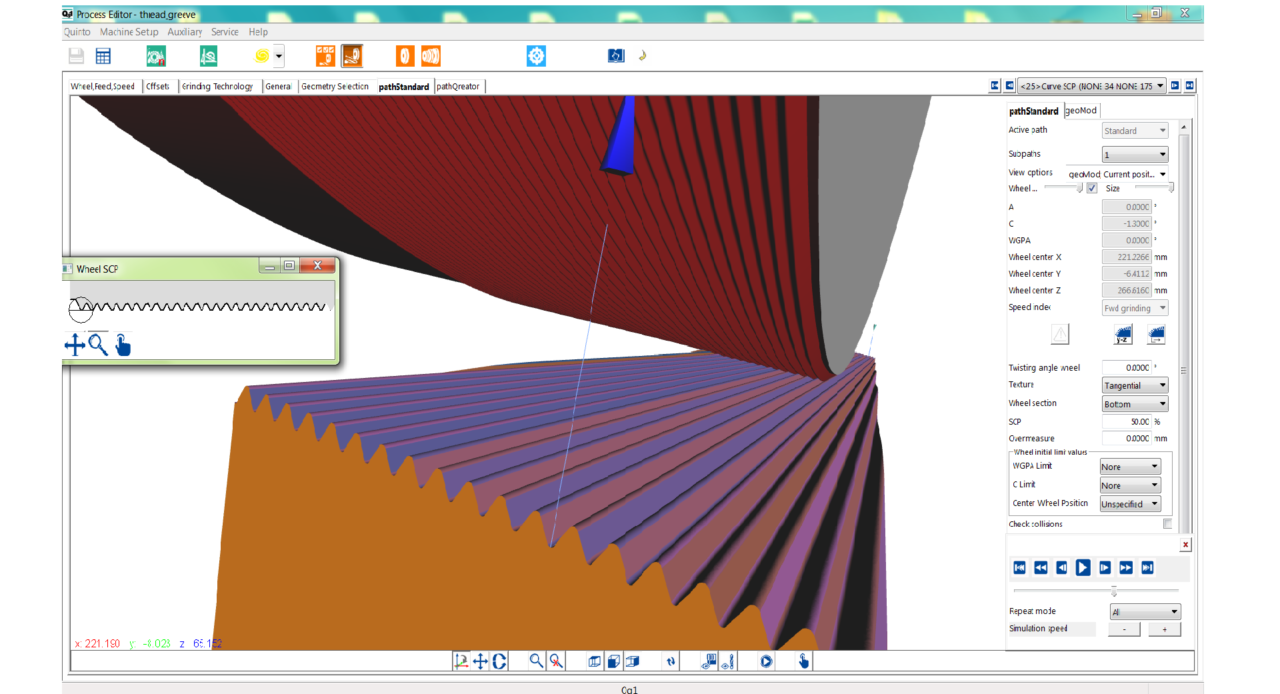

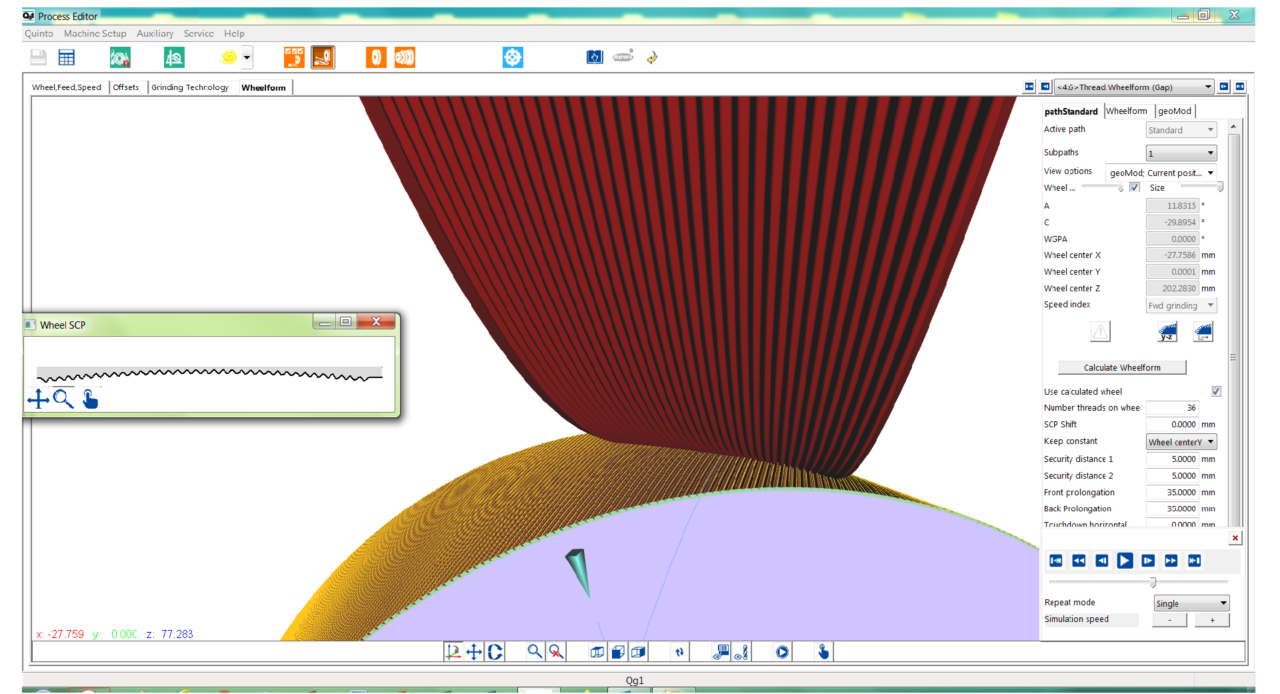

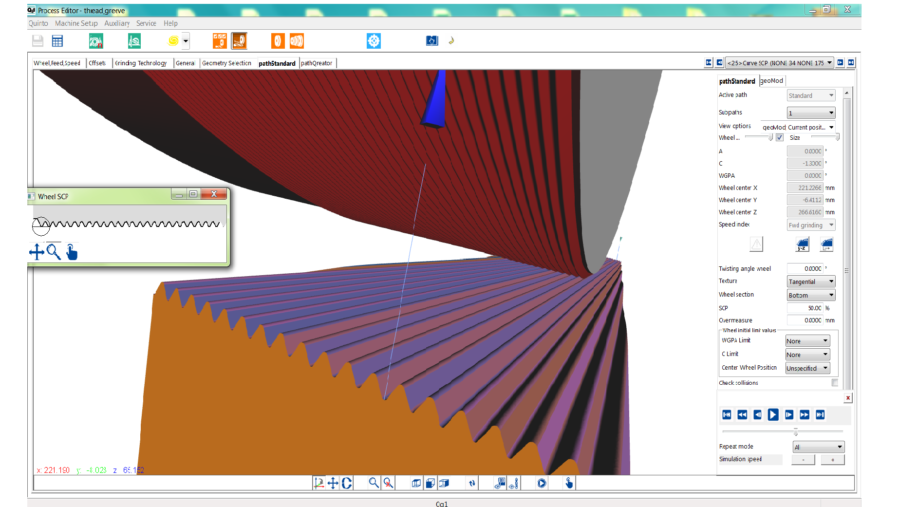

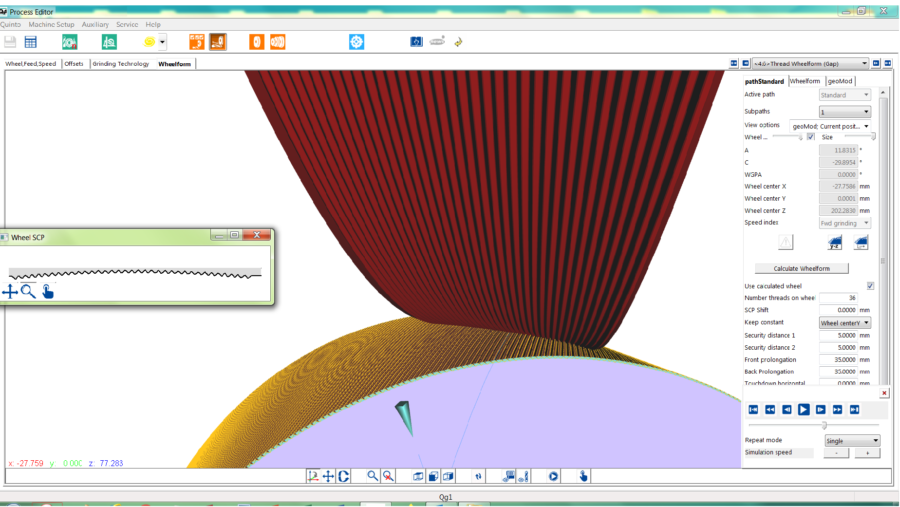

Die Scheibenform kann durch Parameter-Eingabe, anhand einer dxf-Profilkurve oder direkt aus einer 3D-STEP-Datei erzeugt werden. Schleif- und Abrichtzyklen sind individuell parametrierbar. In Qg1 ist eine komplette 3D Prozesssimulation selbstverständlich.
