Live von der GrindingHub, Tag 3: Schleifen von Präzisionskomponenten mit SCHNEEBERGER Qg1!
SCHNEEBERGER macht sich längst einen Namen im Schleifen von Präzisions- und Maschinenbauteilen. Mit neuen Features der Schleifsoftware QUINTO Qg1, sind alle Geometrien jenseits bekannter Werkzeugtypen leicht umsetzbar.

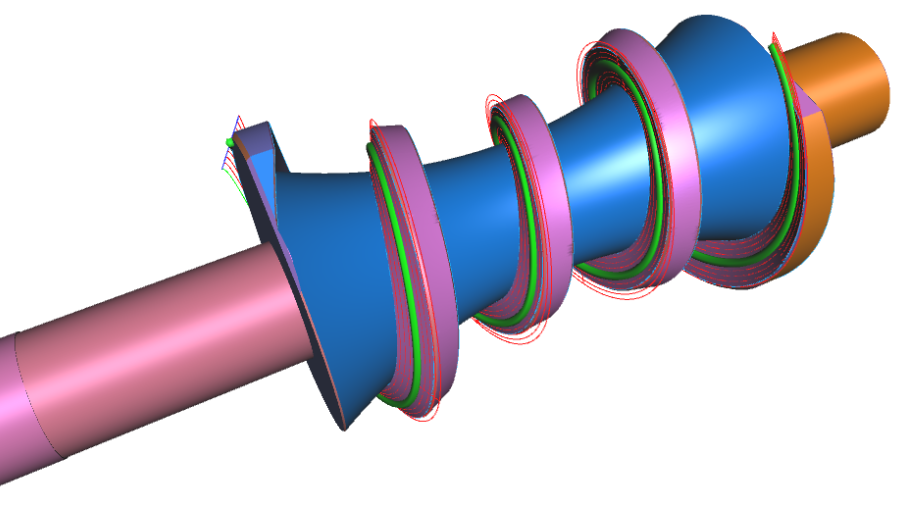

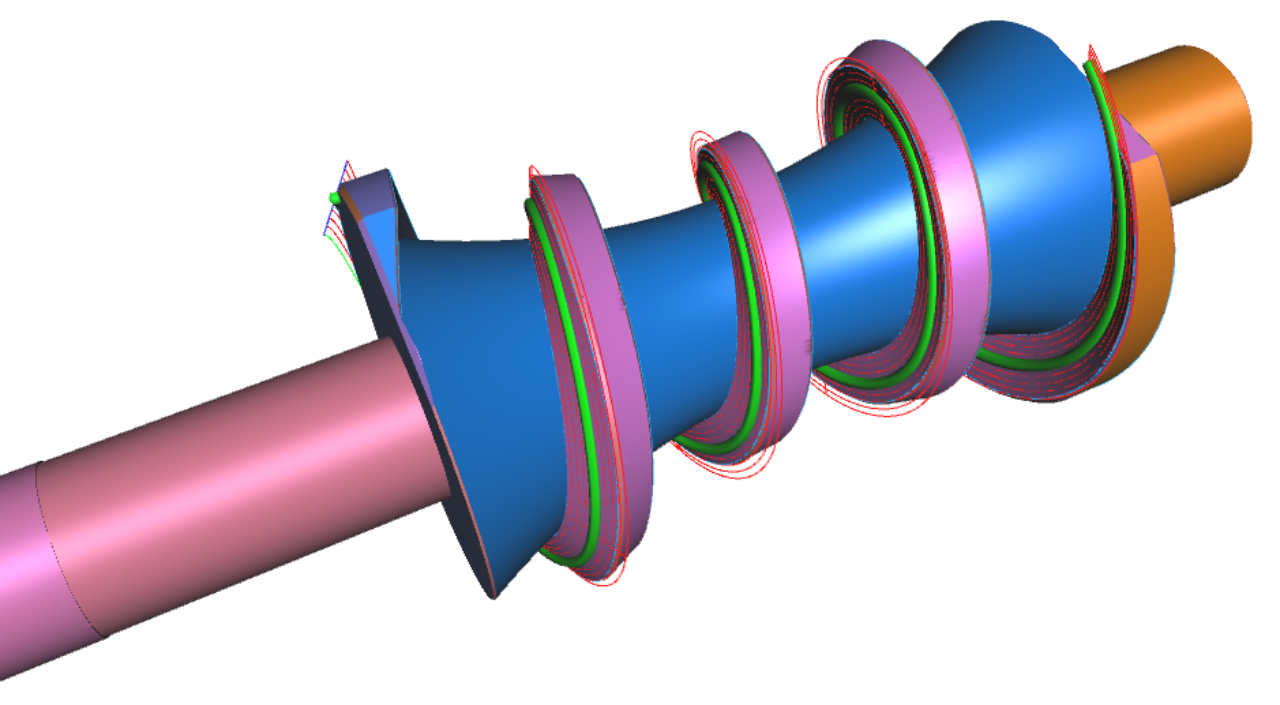

Schneckenwelle im Qg1 3D-Import: Selektion der zu schleifenden Geometrie

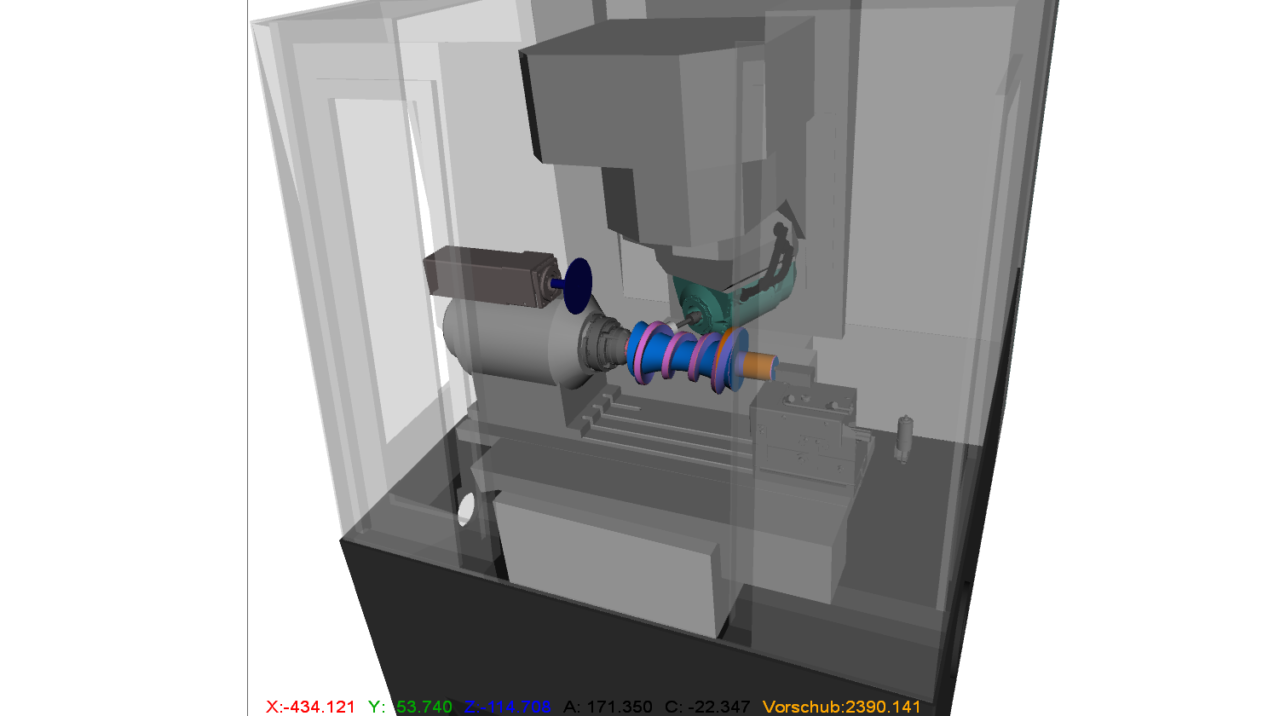

Schneckenwelle in Qg1: Maschinensimulation

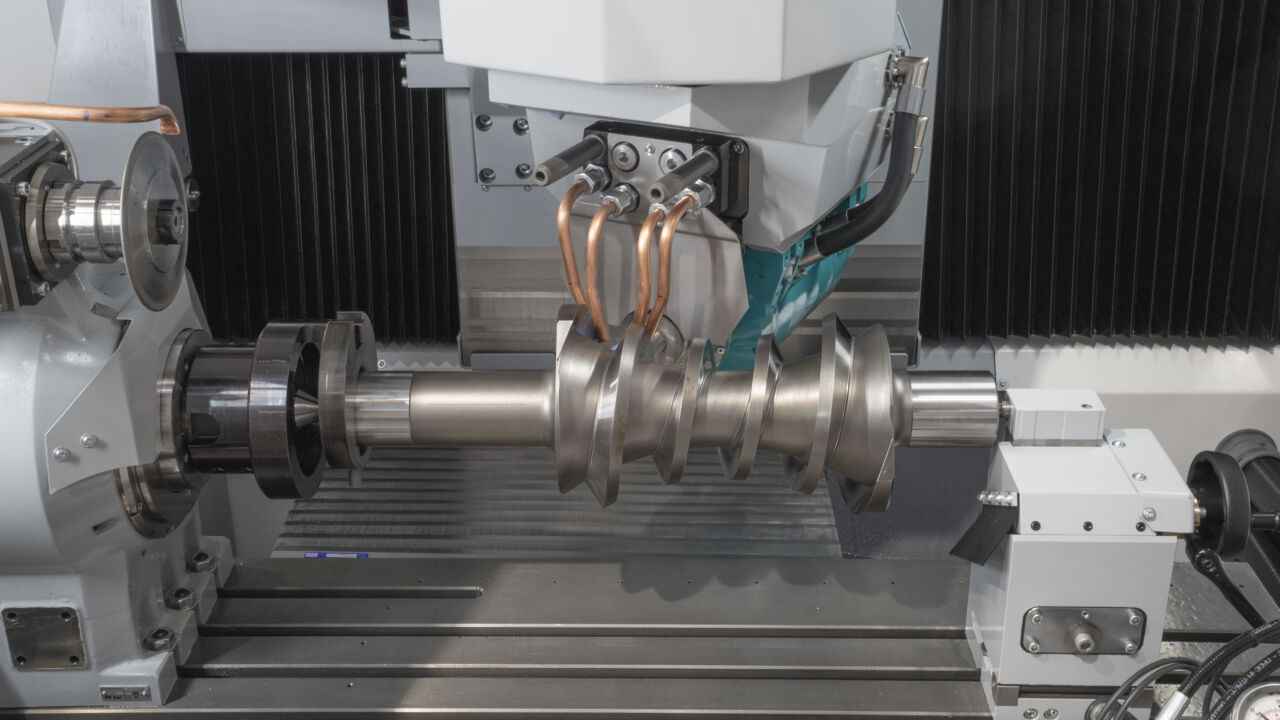

Die Norma NGC 750 meistert auch grosse Aufgaben

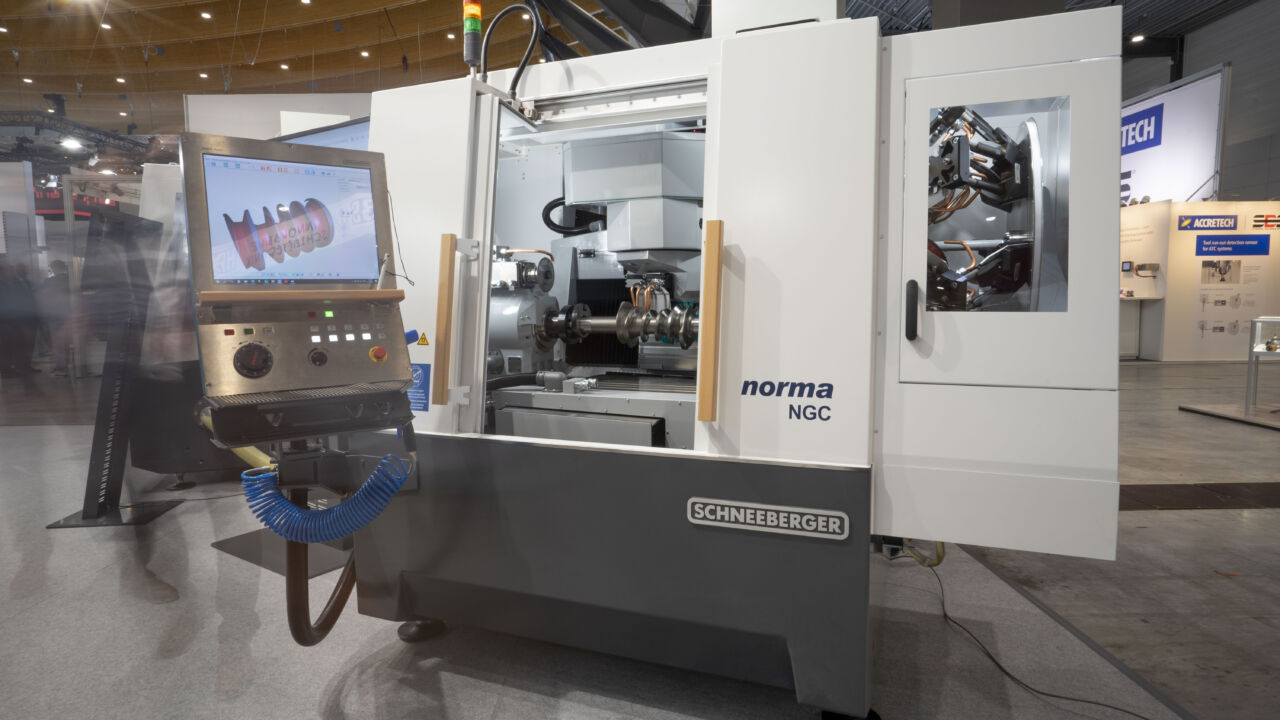

Kompakte 5-Achs Maschine mit Scheibenwechsler

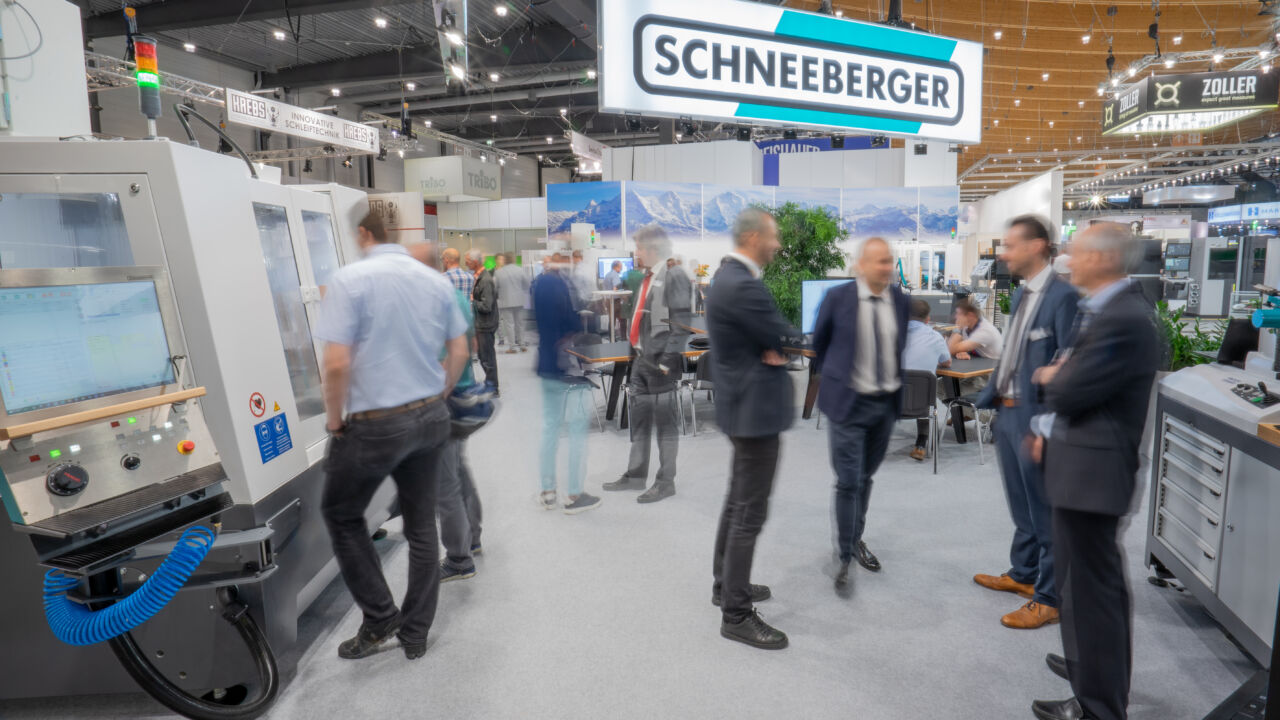

Schleiftechnologie zum Anfassen in Halle 10 Stand D30
Das Duo Norma NGC und Software QUINTO QUINTO Qg1 demonstriert seine Fähigkeiten beim Schleifen einer Rollenschneckenwelle. Bei Globoidalkurven sind die Präzisionsanforderungen enorm, bei höchster Flexibilität, kleinen Losgrößen und unterschiedlichsten Geometrien.
Die Programmierung des Schleifprozesses erfolgt vollständig und direkt über die SCHNEEBERGER Schleifsoftware QUINTO Qg1. Als Basis dient ein 3D-Modell aus kundenseitiger Konstruktion, welches einfach über die QUINTO Qg1-Schnittstelle importiert werden kann. Mit wenigen Klicks folgt die Auswahl der zu schleifenden Flächen, sowie die Zuordnung individuell anpassbarer Schleifprozesse. Formscheiben werden automatisch berechnet und mit dem CNC-Abrichter in Form gebracht.
Die Universalschleifmaschine SCHNEEBERGER Norma NGC mit X-Verfahrweg 750 mm schleift auch vergleichsweise große Werkstückabmessungen. Auf dem großzügig dimensionierten T-Nutentisch sind individuelle Aufbauten möglich. Das modular wählbare SCHNEEBERGER-Setup lässt keine Wünsche offen: Scheibenwechsler, Werkstücklader, Abrichter, Rundschleifachse, Werkstück- und Scheibentaster, direkte Positionsmessung in allen Achsen, Schleifölversorgung und Kühlung.
Bleiben Sie dran mit SCHNEEBERGER, live aus Stuttgart, Halle 10, Stand D30.
