von nur 990 x 1640 mm bzw. ca. 1.6 m²
Spindelleistung 10 kW Spitze
Maschinenintegrierter Lader mit einer Palette
Das Filtersystem mit seinem 200 Liter Tank ermöglicht die Filtration von Öl oder Emulsion mit einem Feinheitsgrad von 0.005 mm. Die Filtrierung findet in dem Zylinder mit zwei Filterpatronen statt.
aries NGP
Kleinste 5-Achsen CNC-Werkzeugschleifmaschine für das Nachschleifen von Zerspanungswerkzeugen.
CNC-Werkzeugschleifmaschine für höchste Flexibilität dank innovativem 5-Achsenkonzept. Bestens geeignet für das Nachschärfen von universellen Zerspanungswerkzeugen, sowie die Produktion von Kleinserien.

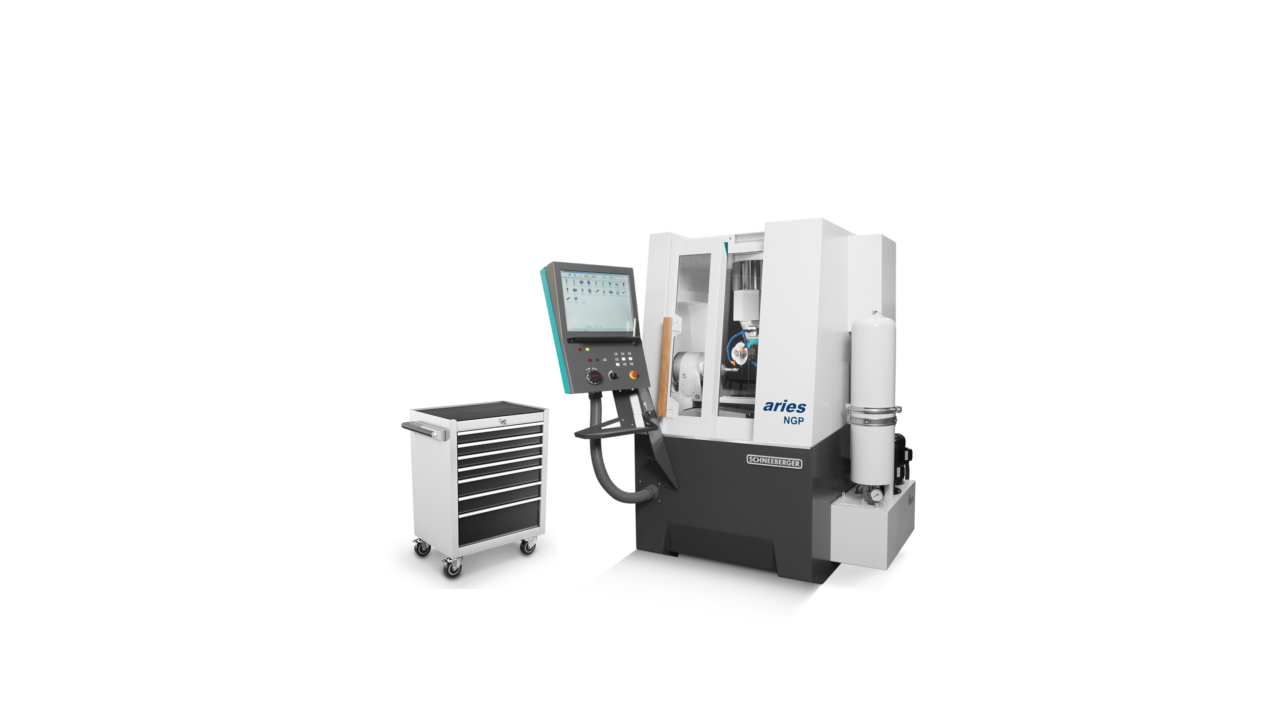

Passt ins Werkzeugzimmer: Großzügiger Arbeitsraum, perfekte SCHNEEBERGER Maschinenqualität und große Stabilität, auf der Stellfläche eines Werkzeugschranks! Ultrakompakte Bauweise, 99 cm breit bei einem Arbeitsraum für Werkzeuge bis Durchmesser 250 mm und Länge 250 mm.
Zubehör zur individuellen Erweiterung des Anwendungsspektrums und zur Steigerung der Produktivität:
- Werkstücklader
- Messsysteme in allen Achsen
- Reitstock manuell
- Lünette manuell
- Spannzangen, Spanndorne, Wendeplattenhalter
- Kühlmittel-Filtersystem
- Abluftfilter
- CO2-Löschanlage
Anwendungen
Video
Technische Daten
Achsen:
X: 420 mm, Längsachse, Wälzführung, Kugelumlaufspindel, Auflösung 50 nm
Y: 360 mm, Querschlitten, Wälzführung, Kugelumlaufspindel, Auflösung 50 nm
Z: 270 mm, Vertikalachse, Wälzführung, Kugelumlaufspindel, Auflösung 50 nm
A: HSK 80 Werkzeugträger, Auflösung 0.0001°
C: 320°, Drehung des Schleifkopfes, Auflösung 0.0001°
Steuerung:
FANUC 31i-B5, optional FANUC 0iF, 5 gesteuerte Achsen
19" TFT-Farbmonitor, Touchscreen, USB 3.0
Lader:
Integrierter Werkzeuglader, Werkzeugpalette 200 x 200 mm
Schleifkopf:
Doppelschleifspindel, Direktantrieb, HSK 50, flüssigkeitsgekühlt
5 kW (100 %), 7 kW (60 %) Drehzahl max. 12'000 1/min
Gewicht:
1'700 kg
